| กระแส: | 4 ~ 3000 m³ / h | หัวหน้าสูงสุด: | 130 ม |
|---|---|---|---|
| สี: | ที่กำหนดเอง | ทฤษฎี: | ปั๊มสารละลาย |
| เน้น: | ปั๊มสารละลายแรงเหวี่ยงแนวนอน,ปั๊มตะกอนอุตสาหกรรม |
||

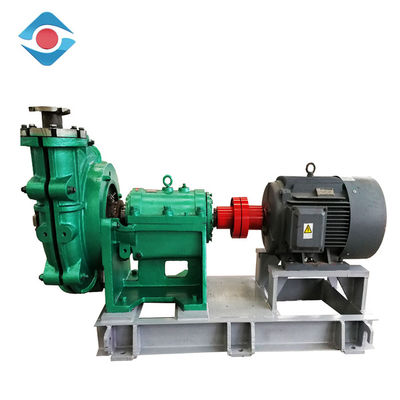

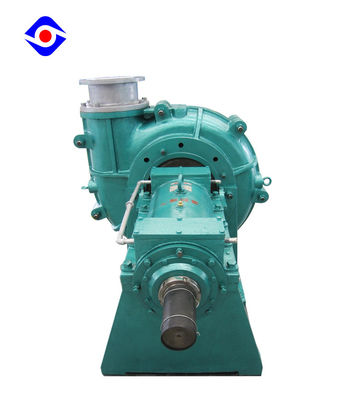

ที่กำหนดเอง Heavy Duty แนวนอนแยกกรณีปั๊มสารละลายสำหรับการขุดทรายกรวด
ช่วงพารามิเตอร์
| หัว | 10 ~ 130 ม |
| ความจุ | 4 ~ 3000 m³ / h |
| ปล่อยขนาด | 20mm ~ 350mm |
| ขนาดทางเข้า | 32mm ~ 400mm |
| ประสิทธิภาพสูงสุด | 70% |
| NPSH | 0m ~ 3m |
| Max Motor ที่อนุญาต | 315 กิโลวัตต์ |
| เส้นผ่าศูนย์กลาง | 200mm ~ 470mm |
หลักการทำงาน
ส่วนการทำงานหลักของปั๊มสารละลายเป็นใบพัดและท่อปั๊มใบพัดอยู่ในเพลาปั๊มและผู้เสนอญัตติสำคัญที่เชื่อมต่อเป็นทั้งใบพัดใบพัดบังคับให้ของเหลวในการหมุนในเวลาเดียวกันการไหล ของของเหลวจากศูนย์กลางไปที่ขอบของใบพัดภายใต้การกระทำของแรงเฉื่อยไหลออกมาจากใบพัดด้วยความเร็วสูงเข้าสู่ห้องแรงดันแล้วผ่าน diffuser เพื่อปล่อยมันกระบวนการนี้เรียกว่ากระบวนการน้ำแรงดันที่ ขอบการไหลของของเหลวของใบพัดจะเกิดบริเวณแรงดันต่ำที่กึ่งกลางของใบพัด เมื่อมันมีสุญญากาศเพียงพอของเหลวจะเข้าสู่ใบพัดผ่านห้องดูดภายใต้แรงดันด้านดูด (โดยปกติคือความดันบรรยากาศ) ซึ่งเรียกว่ากระบวนการดูดซับเมื่อใบพัดหมุนอย่างต่อเนื่องของเหลวจะถูกปล่อยออกมาและหายใจเข้าอย่างต่อเนื่องเพื่อสร้างงานต่อเนื่อง .
พารามิเตอร์ทางเทคนิค
แบบ | สมรรถนะน้ำใส | ||||
Flow Q | หัว | ความเร็วในการหมุน n | พลังเพลา (Pa) | ประสิทธิผลη | |
( ลบ.ม. / เอช) | ม. | รอบ / นาที | กิโลวัตต์ | % | |
300ZJ (G) -IA | 704-2333 | 30.6-80 | 490-980 | 135-505 | 66-81 |
250ZJ (G) -IA | 405-1480 | 29.1-128.7 | 730-980 | 58.3-652 | 54-76.9 |
200ZJ (G) -IA | 256-976 | 28-133.7 | 730-980 | 60.3-448.1 | 50-79.6 |
150ZJ (G) -IA | 164-600 | 19.4-91.2 | 730-980 | 15.8-161.5 | 46.1-74.6 |
100ZJ (G) -IA | 86-360 | 16-100.2 | 980-1480 | 6.7-105.5 | 58.7-70.4 |
80ZJ (G) -IA | 60-242 | 15.7-109.8 | 980-1480 | 5.5-115.9 | 38.8-66.7 |
65ZJ (G) -IA | 28-69 | 11.2-34.8 | 960-1460 | 1.7-10.8 | 54.2-63.5 |
50ZJ (G) -IA | 31-111 | 34.3-110.7 | 970-1480 | 9.7-66.9 | 12.2-45.1 |
40ZJ (G) -IA | 9-23 | 9.1-44.6 | 1400-2900 | 0.3-4.7 | 33.2-52.4 |
โครงสร้าง
ลักษณะ
ใบสมัคร
1) ใช้ในพืชที่มีสมาธิในการขนส่งสารละลายข้นและหางแร่
2) ใช้ในการขนส่งสื่อในโรงงานเหมืองถ่านหิน
3) ใช้ในการขนส่งสารละลายซึ่งง่ายต่อการตกผลึกที่อุณหภูมิสูงในโรงงานอลูมิเนียม
4) ใช้ในการขนส่งสารละลายในโรงงานปูนซีเมนต์
มิติการติดตั้ง
ฐานเดียว
ฐานการแบ่งปัน
