รายละเอียดสินค้า:
การชำระเงิน:
|
| กระแส: | สูงถึง 1,000m3 / h | หัว: | สูงถึง 120 เมตร |
|---|---|---|---|
| ความเร็ว: | 1450rpm-2900rpm | ชื่ออื่น ๆ: | ปั๊มกระบวนการทางเคมีแรงเหวี่ยง |
| แหล่งพลังงาน: | ติดตั้งระบบไฟฟ้า | แรงดันไฟฟ้า: | 220V, 380V, 440V |
| ทิศทางการหมุน: | ตามเข็มนาฬิกาจาก Drive End | MOQ: | 1 ชุด |
| เน้น: | ปั๊มเคมีแรงดันสูง,ปั๊มเคมีไฟฟ้า |
||

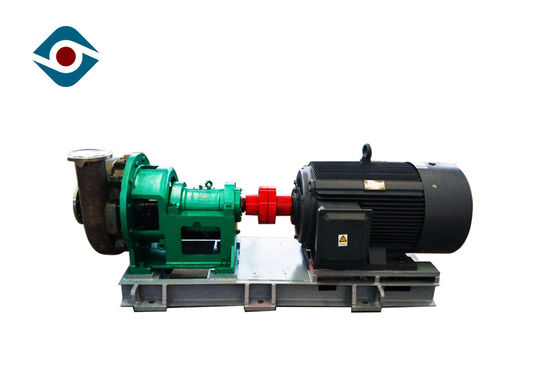

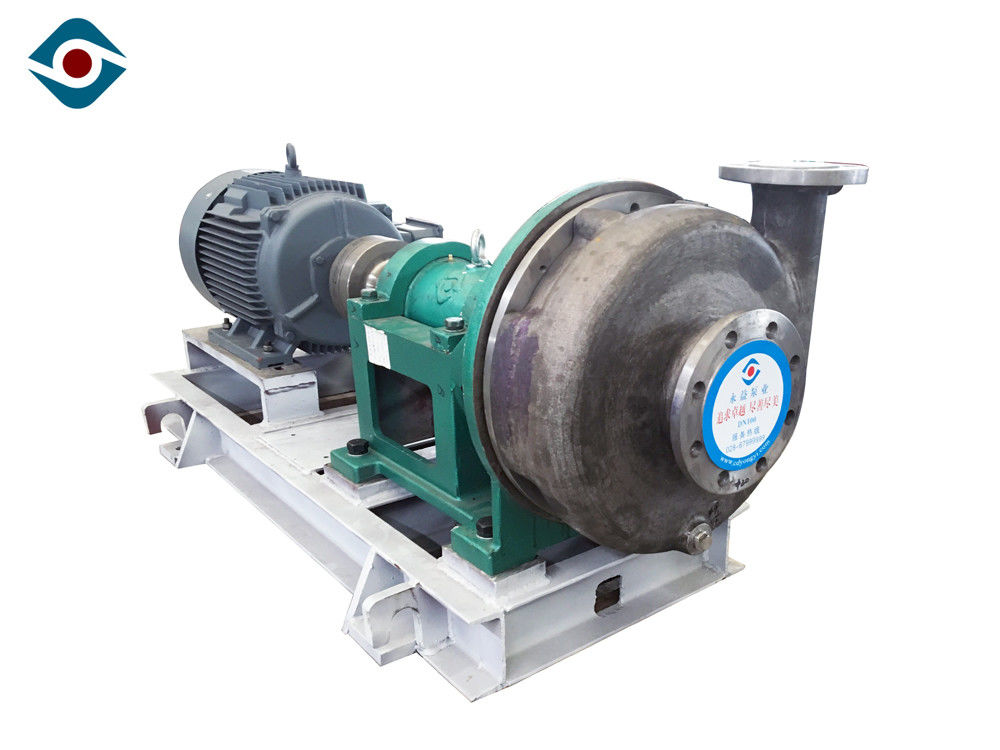

ปั๊มน้ำแบบเปิดใบพัดปั๊มเคมีอุตสาหกรรม / ปั๊มก้นหอย
หลักการทำงาน
หลักการทำงานของปั๊มแรงเหวี่ยงดังต่อไปนี้:
1. ผ่านหน้าแปลนดูดของเหลวที่ไหลผ่านฮับดูดเข้าสู่ใบพัดหมุน
2. เพลาปั๊มดูดซับพลังงานกลจากมอเตอร์ไฟฟ้าและเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกล
3. ใบมีดจับจ้องที่เพลาบังคับแรงกับของเหลวและเพิ่มโมเมนต์เชิงมุมของมันดังนั้นความดันและความเร็วเพิ่มขึ้นแน่นอน
4. ดังนั้นพลังงานจะถูกถ่ายโอนไปยังของเหลว
รายละเอียดสินค้า
ความจุ: 8 ~ 800 m³ / h |
หัวหน้า: 10 ~ 90 m |
ประสิทธิภาพสูงสุด: 70% |
เส้นผ่าศูนย์กลาง: 200mm ~ 470mm |
ขนาดอนุภาคสูงสุดที่อนุญาต: 20 มม |
ประเภทประทับตรา: ประทับตรากล / ประทับตราแบบไดนามิก / บรรจุประทับตรา |
น้ำหนักปั๊ม: สูงสุด 3000 กก |
RPM: 1450 รอบ / นาที |
คุณสมบัติ
WD ซีรีส์ป้องกันการกัดกร่อนและการสึกหรอปั๊มแรงเหวี่ยงแนวนอน adopts โครงสร้างทั่วไปในปัจจุบัน: การสนับสนุนวงเล็บและรูปแบบประตูหลังซึ่งทำให้ถอดชิ้นส่วนปั๊มและการบำรุงรักษาที่ปลอดภัยและสะดวกสบายและค่าใช้จ่ายในการบำรุงรักษาและการซ่อมแซมต่ำ
ปั๊มน้ำ WD ซีรี่ส์ใช้ใบพัดหล่อแบบรวม ตัวปั๊มใช้การออกแบบช่องทางไหลที่กว้างซึ่งทำให้ปั๊มสามารถปรับให้เข้ากับสภาพการทำงานและมีความสามารถในการส่งผ่านของปั๊มที่แข็งแกร่ง เหมาะอย่างยิ่งสำหรับปริมาณของแข็งสูงความหนืดสูงและสื่อตกผลึกง่าย มันมีประสิทธิภาพสูงและประสิทธิภาพในการต่อต้านการเกิดโพรงอากาศที่ดีเยี่ยม
ตัวตลับลูกปืนใช้การออกแบบโครงสร้างที่เคลื่อนที่ได้ในแนวแกนซึ่งสามารถปรับระยะห่างตามแนวแกนระหว่างใบพัดเสริมและห้องบรรจุโดยไม่ต้องแยกชิ้นส่วนปั๊ม
พารามิเตอร์ทางเทคนิค
แบบ | ประสิทธิภาพน้ำที่สะอาด | ||||||
ไหล (m3 / เอช) | หัว (เมตร) | ความเร็ว (รอบ / นาที) | สูงสุด อย่างมีประสิทธิภาพ (%) | NPSH (NPSHr) ม. | น้ำหนักหัวปั๊ม กิโลกรัม | ส่วนประกอบเพลา | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD 450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD 310- | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD 350- | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD 450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
โครงสร้าง
| * 1 | สกรูล็อค | * 8 | ห้องใบพัดรอง | 15 | ฝาครอบแบริ่งด้านหน้า | 22 | กระทะน้ำมัน | * 29 | แขนเสื้อ |
| 2 | ปะเก็น | 9 | โอริง | * 16 | แบริ่งหน้า | 23 | น็อตปรับค่า | 30 | แหวนซีลน้ำ |
| * 3 | น็อตใบพัด | * 10 | รองใบพัด | 17 | แบริ่งร่างกาย | 24 | สกรูปรับ | วันที่ 31 | พู้ที่ใส่ |
| 4 | โอริง | * 11 | ห้องบรรจุ | 18 | ตัวยึดแบริ่ง | 25 | ตัวยึดแบริ่ง | 32 | โอริง |
| * 5 | เครื่องผลักดัน | 12 | โอริง | * 19 | แบริ่งด้านหลัง | * 26 | แกน | * 33 | กุญแจ |
| * 6 | ปั๊มร่างกาย | 13 | ล้างหัวฉีดน้ำ | 20 | ฝาครอบลูกปืนด้านหลัง | 27 | ฝาครอบโล่ | ||
| 7 | โอริง | 14 | แผ่นกันน้ำ | 21 | สำคัญ | 28 | บรรจุต่อม |
รายละเอียดเพิ่มเติม
กรณีปั๊ม:
1. การหลอมที่อุณหภูมิสูง
2. ไม่มีการแตกร้าว
3. ไม่มีการย่อตัว
4. รับประกันสิบปี
การแบก:
1. เลือกวัสดุ
2. การประกันคุณภาพ
3. ไม่มีแรงเสียดทาน
4. มีประสิทธิภาพมากขึ้น
ใบพัด:
1. ใบพัดชนิดต่าง ๆ
2. การซึมผ่านสูง
3. ความต้านทานการกัดกร่อนและความต้านทานการสึกหรอ
