รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงการไหล: | 2000 m3 / h | หัวหน้าสูงสุด: | 160 ม |
|---|---|---|---|
| เครื่องผลักดัน: | ปิด | ชนิด: | ปั๊มใบมีด |
| ช่วงอุณหภูมิ: | 20 ° C ถึง 200 ° C | RPM: | 500 ถึง 3600 |
| เน้น: | ปั๊มกระบวนการอุตสาหกรรมปั๊มโอนเคมี,chemical transfer pumps |
||

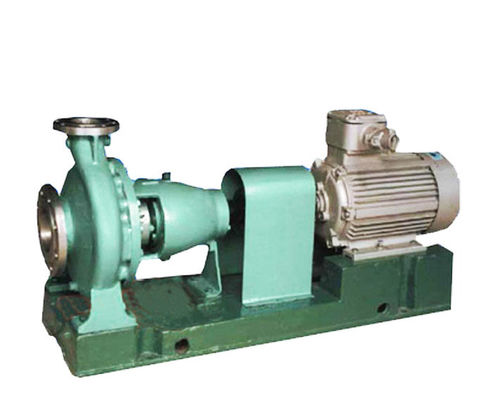

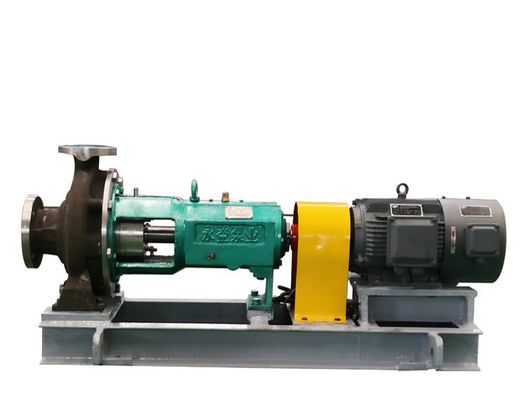

ปั๊มสำหรับกระบวนการทนต่อสารเคมีแบบแรงเหวี่ยงแนวนอน PTFE เรียงรายสำหรับของเหลวกรดโอน
การออกแบบเครื่องสูบน้ำ
ปั๊มกระบวนการทางเคมีชุดนี้เป็นแนวนอนแยกรัศมีปั๊มก้นหอย มันถูกออกแบบมาเพื่อมาตรฐาน GB / T5656 เครื่องผลักดันเป็นเครื่องหล่อแบบปิดกั้นสามารถปิดกั้นสภาพการทำงานได้เป็นอย่างดี การออกแบบดึงกลับช่วยให้สามารถลบโรเตอร์ได้โดยไม่รบกวนการทำงานของท่อ หากใช้ข้อต่อสเปเซอร์จะไม่ต้องถอดมอเตอร์ออกจากแผ่นฐาน เพลาแขนแบริ่งและเตียงแบริ่งเหมือนกันและสามารถเปลี่ยนได้สำหรับขนาดปั๊มจำนวนมาก
มิติการติดตั้ง
สรุปผลิตภัณฑ์
1) ปั๊มกระบวนการทางเคมีของ CZ ใช้ใบพัดแบบปิดที่หล่อขึ้นรูปซึ่งมีความสามารถในการปรับตัวให้เข้ากับสภาพการทำงานประสิทธิภาพสูงและสมรรถนะการเกิดคาวิตที่ดีที่สุด ใบพัดมีรูใบพัดด้านหลังหรือรูสมดุลซึ่งสามารถลดแรงผลักตามแนวแกนและความดันของห้องซีลช่วยยืดอายุการใช้งานของแบริ่ง
2) การออกแบบที่แข็งของเพลาปั๊มใช้ลูกกลิ้งทรงกระบอกและชุดตลับลูกปืนสัมผัสเชิงมุมซึ่งสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนได้มากขึ้นและเสริมความแข็งแกร่งโดยรวมของเพลาปั๊ม ในเวลาเดียวกันใบพัดจะทำการตรวจสอบและแก้ไขสมดุลแบบคงที่ ปั๊มทำงานด้วยการสั่นสะเทือนต่ำเสียงรบกวนต่ำซึ่งเป็นประโยชน์อย่างมากต่ออายุการใช้งานของซีลเพลาและแบริ่ง
รูปแบบและพารามิเตอร์
| แบบ | พิกัดความเร็ว n = 2900r / นาที | จัดอันดับ Speedn = 1450r / นาที | |||||||||||||
| เครื่องผลักดัน | ความจุ Q (m3 / เอช) | หัว H (M) | ความหนาแน่นสัมพัทธ์ρ = 1.00 | ความหนาแน่นสัมพัทธ์ρ = 1.84 | เครื่องผลักดัน | ความจุ (m3 / เอช) | หัว H (m) | ความหนาแน่นสัมพัทธ์ ρ = 1.00 | ความหนาแน่นสัมพัทธ์ ρ = 1.84 | ||||||
| มอเตอร์ไฟฟ้าและรุ่น | มอเตอร์ไฟฟ้าและรุ่น | ||||||||||||||
| กิโลวัตต์ | กิโลวัตต์ | กิโลวัตต์ | กิโลวัตต์ | ||||||||||||
| YCZ80 / 250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132m-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80 / 315 | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |||
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| ยังไม่มีข้อความ | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132m-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80 / 400 | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | |||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225m-4 | |||||||||||
| D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100 / 200 | 230 | 45 | 45 | 225m-2 | 75 | 280S-2 | 115 | 11 | 7.5 | 132m-4 | 11 | 160M-4 | |||
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225m-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132m-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100 / 250 | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |||
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132m-4 | 11 | 160M-4 | ||
| ยังไม่มีข้อความ | 200 | 52 | 45 | 225m-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100 / 315 | 270 | 135 | 160 | 315L1-2 | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
| M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| ยังไม่มีข้อความ | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
เส้นโค้งประสิทธิภาพ
บริการของเรา
* คำถามทั้งหมดจะได้รับการตอบกลับภายใน 8 ชั่วโมงการทำงาน
* ผู้ผลิตปั๊มมืออาชีพพร้อมทีมออกแบบ
* สินค้าทั้งหมดเต็มไปด้วยกรณีไม้ส่งออกมาตรฐาน (ไม่ใช่การรมควัน)
* รวดเร็วบริการหลังการ
