รายละเอียดสินค้า:
การชำระเงิน:
|
| Max Flow: | 1000m3 / ชั่วโมง | หัวหน้าสูงสุด: | 120m |
|---|---|---|---|
| ของเหลว: | ของเหลวกัดกร่อน | คำสำคัญ: | ปั๊มแบบแรงเหวี่ยงรูปก้นหอย |
| บรรจุภัณฑ์: | กล่องไม้ส่งออก | ความเร็ว: | 1450rpm / 2900rpm |
| แรงดันไฟฟ้า: | 380V | เครื่องยนต์: | มอเตอร์ AC |
| เน้น: | ปั๊มน้ำหอยโข่งปั้มเคมี,ปั้มเคมีไฟฟ้า |
||

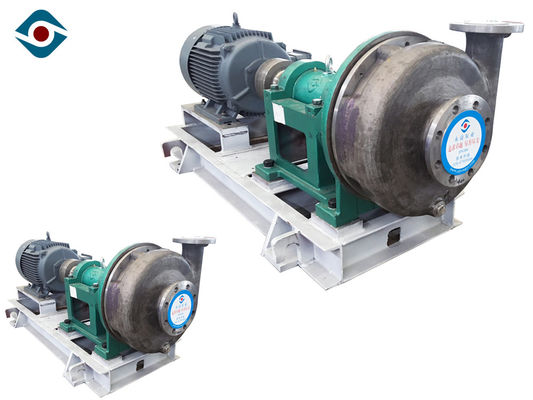

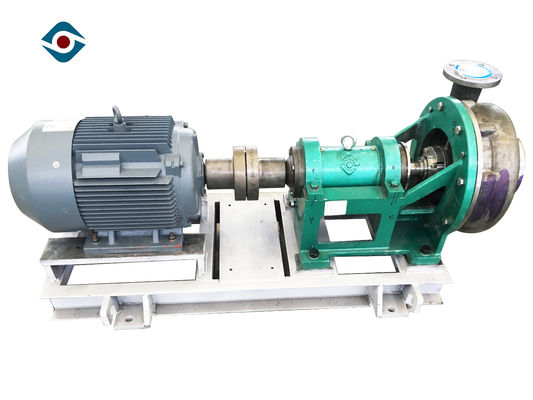

อุตสาหกรรมเคมีปั๊มโอนกรดไฟฟ้าแนวนอนกำลังมอเตอร์สูงสุด 50hp
สรุป:
สอดคล้องกับ DIN 24256 / ISO 2858
ปั้มหอยโข่งแนวนอนทนต่อการกัดกร่อน
ช่องทางการไหลของใบพัดที่กว้างขวาง
การออกแบบดึงกลับออกมา
ใบมีดด้านหลัง
ชนิดของซีลเพลาต่อมที่บรรจุหรือซีลกล
คุณสมบัติ
ประสิทธิภาพที่ยอดเยี่ยม | adopts ใบพัดหล่อแบบรวม, การออกแบบช่องทางไหลที่กว้างซึ่งทำให้ปั๊มสามารถปรับให้เข้ากับสภาพการทำงานและมีความสามารถในการส่งผ่านปั๊มที่แข็งแกร่ง เหมาะอย่างยิ่งสำหรับปริมาณของแข็งสูงความหนืดสูงและสื่อตกผลึกง่าย |
ประสิทธิภาพในการต่อต้านการเกิดโพรงอากาศที่ดีเยี่ยม | ใบพัดมีใบมีดด้านหลังซึ่งสามารถลดแรงขับตามแนวแกนและป้องกันไม่ให้อนุภาคของแข็งเข้าสู่ใบพัดเสริมลดการขัดถูของใบพัดเสริม |
การใช้
1. อุตสาหกรรมเคมี: ปั๊มอุตสาหกรรมหนักที่ใช้ในอุตสาหกรรมกระบวนการเคมี
2. ปุ๋ย: ปั๊มปุ๋ยอุตสาหกรรมนำความสะดวกและความแม่นยำให้กับธุรกิจการเกษตร
3. เยื่อและกระดาษ: ในอุตสาหกรรมเยื่อกระดาษและกระดาษจะใช้ปั๊มกระดาษที่ใช้แล้ว
4. โลหะ: ปั๊มกระบวนการค้นหาแอพพลิเคชั่นในอุตสาหกรรมโลหะพื้นฐาน
ข้อมูลทางเทคนิค
ความจุ: 8 ~ 800 m³ / h
หัวหน้า: 10 ~ 90 m
ประสิทธิภาพสูงสุด: 70%
เส้นผ่าศูนย์กลาง: 200mm ~ 470mm
RPM: 1450 รอบ / นาที
วัสดุ: โลหะ (ตามสภาพการทำงาน)
รายละเอียดการออกแบบ
ตัวยึดแบริ่ง : ตัวยึดแบริ่ง ปั๊มของ WD เป็นโครงสร้างเหล็กหล่อ (HT200, HT250) ที่มีความแข็งแกร่งเพียงพอและการดูดซับแรงกระแทกที่แน่นอนบทบาทของมันคือการรองรับตัวปั๊มและตัวตลับลูกปืน
แบริ่งตัว : แบริ่งตัวพร้อมกับแบริ่งกลิ้งสำหรับการสนับสนุนรัศมีและแรงตามแนวแกนของเพลาปั๊ม ปั๊ม WD ติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวสองแถวที่ด้านข้างของข้อต่อเพื่อทนต่อแรงตามแนวแกนและแนวรัศมี แบริ่งลูกกลิ้งทรงกระบอกแบบแถวเดียวติดตั้งที่ด้านข้างของปั๊มเพื่อทนต่อแรงยึดแนวรัศมี แผ่นกันน้ำ 316L วางอยู่ที่ปลายด้านหน้าของต่อมแบริ่งด้านหน้าเพื่อป้องกันไม่ให้สื่อหรือของเหลวอื่นเข้าสู่แบริ่งหน้า
โครงสร้าง
ขั้นตอนการผลิต
