รายละเอียดสินค้า:
การชำระเงิน:
|
| ทฤษฎี: | กระแสน้ำวน | Max Flow: | 800m3 / ชม |
|---|---|---|---|
| หัว: | 10 ~ 50m | แรงดันไฟฟ้า: | 380V |
| แปลนออก: | DN40-DN250 | ความเร็ว: | 1500rpm |
| ป้องกันปั๊ม: | IP44 / IP54 | เคนทักกี: | ปั๊มน้ำวนใบพัด |
| เน้น: | ปั๊มน้ำวนใบพัดแบบจุ่ม,ปั๊มชนิดน้ำวน |
||

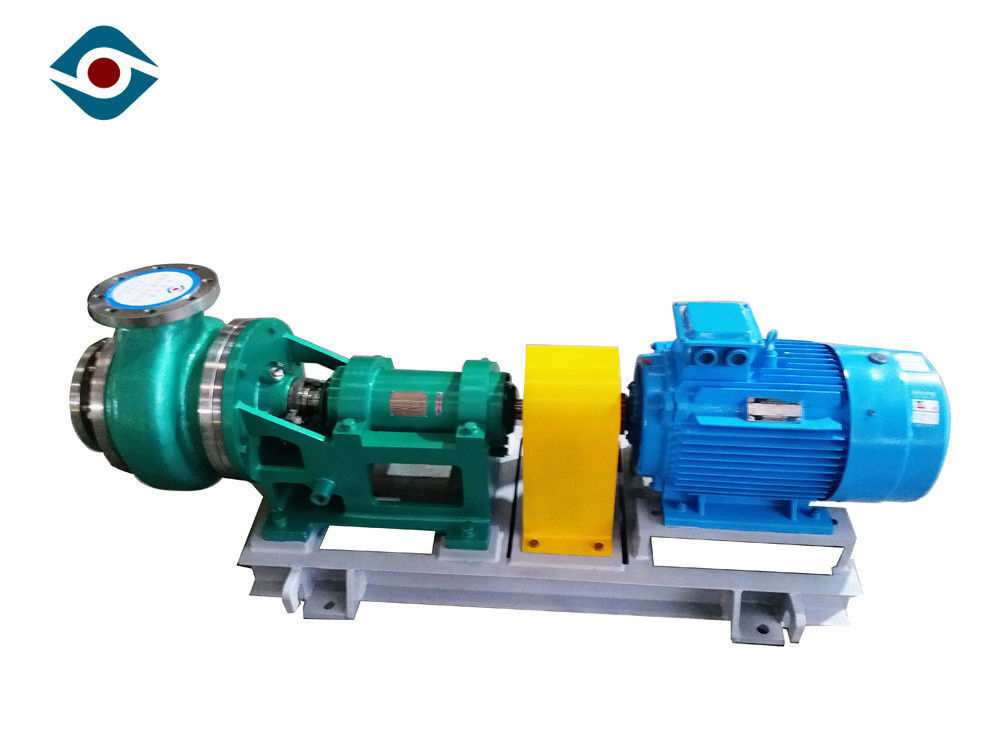

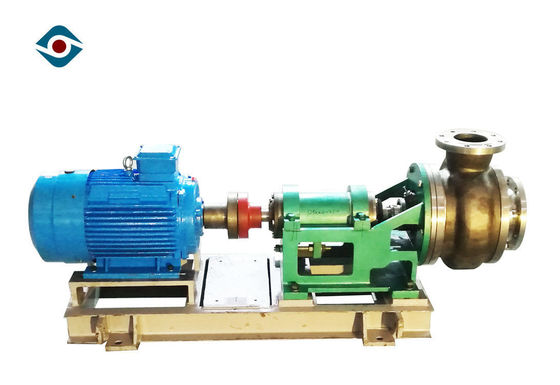

380 โวลต์ทองเหลือง Vortex ใบพัดปั๊มต่อพ่วงปั๊มเคมีไฟฟ้าปั๊ม Self Priming
การแนะนำสินค้า
ปั๊มน้ำวนรุ่น XWD มีความปลอดภัยและความน่าเชื่อถือสูงมีความยืดหยุ่นสูงและการใช้งานที่หลากหลาย ในขณะเดียวกันก็ใช้โครงสร้างทั่วไปในปัจจุบันรองรับตัวยึดการเปิดประตูด้านหน้าและด้านหลัง มันปลอดภัยและสะดวกในการถอดและบำรุงรักษาด้วยต้นทุนที่ต่ำกว่า
ปั๊มน้ำวนชุด XWD adopts การออกแบบโครงสร้างแบบแยกส่วน CAD ประกอบชิ้นส่วนมากกว่า 20 รุ่นเพียง 5 ตัวถังและตัวยึดแบริ่ง ส่วนของชุดเดียวกันมีการแลกเปลี่ยนกันได้ดีมาก ทางเข้าและทางออกของปั๊มใช้ GB91131-2000PN1.6Mpa (หน้าแปลนมาตรฐาน 16bar) มันยังสามารถใช้หน้าแปลนมาตรฐานที่แตกต่างกันตามความต้องการของผู้ใช้
ปั๊มน้ำวนชุด XWD เป็นการหล่อแบบรวมพร้อมกับใบพัดกึ่งเปิด ตัวปั๊มใช้ช่องทางไหลที่กว้างซึ่งทำให้ปั๊มสามารถปรับให้เข้ากับสภาพการทำงานและสื่อผ่านได้อย่างง่ายดาย เหมาะอย่างยิ่งสำหรับสื่อที่มีปริมาณของแข็งสูงความหนืดสูงตกผลึกได้ง่าย มันมีประสิทธิภาพสูงและประสิทธิภาพในการต่อต้านการเกิดโพรงอากาศที่ดีเยี่ยม ใบพัดมีใบพัดด้านหลังซึ่งสามารถลดแรงผลักตามแนวแกนป้องกันอนุภาคของแข็งจากการเข้าสู่ใบพัดเสริมลดการขัดถูของใบพัดเสริมและยืดอายุการใช้งานของใบพัด
XWD ซีรีย์ซีลเพลาปั๊มนำมาใช้รองใบพัด + บรรจุประทับตราแบบไดนามิกประทับตรากลแบบปลายเดี่ยวกลับไปด้านหลังประทับตรากลดับเบิลปลายชุดประทับตรากลดับเบิลปลายและประทับตราตลับหมึก
พารามิเตอร์ทางเทคนิค
แบบ | ประสิทธิภาพน้ำที่สะอาด | ||||
ไหล ( ลบ.ม. / เอช) | หัว (เมตร) | ความเร็วการหมุน (รอบ / นาที) | อย่างมีประสิทธิภาพ (%) | NPSHr (เมตร) | |
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
ใบสมัคร
♦ระบบทำความร้อนส่วนกลางน้ำประปาและท่อน้ำทิ้ง |
♦ผู้ประกอบการเหล็กและเหล็กกล้า |
♦โรงงานกระดาษ |
♦โรงกลั่นปิโตรเคมี |
♦แหล่งน้ำมัน |
♦การก่อสร้างโรงไฟฟ้าพลังความร้อนและสถานีพลังงาน |
♦สนามบิน, โรงงานเคมี |
♦โรงงานทอผ้าโรงงานน้ำตาล |
♦พืชเคมีสถานีพลังงาน |
♦เหมือง |
♦เกษตรระบายน้ำชลประทานและวิศวกรรมไฮดรอลิ |
ข้อมูลการดำเนินงาน
| แบบ | ปั๊มน้ำวนรุ่น XWD |
| ความดัน | 1.6MPa |
| ความจุ | 8 ~ 750m³ / ชั่วโมง |
| หัว | 69% |
| ประสิทธิภาพสูงสุด | 2.4m ~ 3.3m |
| NPSH | มากถึง 1,500 กิโลกรัม |
| น้ำหนักปั๊ม | 1450r / นาที |
| RPM | 1450r / นาที |
| กำลังมอเตอร์ | 250KW |
| อุณหภูมิ | -50 ℃ -130 ℃ |
โครงสร้าง
1 | หน้าปก | 8 | หัวฉีดล้าง | 15 | แบริ่งด้านหลัง | 22 | ตัวยึดแบริ่ง | 29 | โอริง |
2 | แผ่นป้องกันการสึกหรอ | 9 | บรรจุต่อม | 16 | ฝาครอบแบริ่งด้านหลัง | 23 | แบริ่งหน้า | 30 | โอริง |
3 | เครื่องผลักดัน | 10 | หมวกแบริ่งหน้า | 17 | ซีลน้ำมันด้านหลังต่อม | 24 | กรอบซีลน้ำมัน | วันที่ 31 | สำคัญ |
4 | ร่างกายปั๊ม | 11 | ตัวยึดแบริ่ง | 18 | สำคัญ | 25 | ซีลน้ำมันด้านหน้าต่อม | 32 | น็อตใบพัด |
5 | ห้องใบพัดรอง | 12 | แบกร่างกาย | 19 | กรอบซีลน้ำมัน | 26 | พู้ที่ใส่ | 33 | สกรูล็อค |
6 | ใบพัดรอง | 13 | การแบก | 20 | น็อตปรับ | 27 | แหวนซีลน้ำ | ||
7 | ห้องบรรจุ | 14 | แผ่นกั้นน้ำมัน | 21 | สกรูปรับ | 28 | แขนเสื้อ |
บริการหลังการ
1. การติดตามเป็นประจำจะเสร็จทันเวลา
2. ให้ลูกค้ารับประกันหนึ่งปีเพื่อให้แน่ใจว่าเครื่องทำงานได้ดี
3. ข้อเสนอแนะและความคิดเห็น & การสะท้อนจากลูกค้าจะได้รับการปฏิบัติในลำดับความสำคัญ
คำถามที่พบบ่อย
1. Q: คุณเป็นผู้ผลิตหรือ บริษัท การค้า?
A: เราเป็นผู้ผลิตที่ก่อตั้งขึ้นในปี 1995 ผู้ผลิตมืออาชีพของปั๊มเคมีกระบวนการและมิกเซอร์ประหยัดพลังงานที่มีประสบการณ์มากกว่า 20 ปี
2. Q: เวลาการจัดส่งของคุณ?
A: การสั่งซื้อชุดจะถูกจัดส่งภายใน 40 วันทำการหลังจากได้รับเงินฝาก
3. Q: นโยบายการบริการการรับประกันของคุณ?
A: 12 เดือนสำหรับผลิตภัณฑ์ทั้งหมดและบางผลิตภัณฑ์รับประกัน 24 เดือน
4. ถาม: ฉันต้องการเสนอข้อมูลอะไรสำหรับใบเสนอราคา
A: ปานกลาง: ____________ PH: ________
แรงโน้มถ่วงที่เฉพาะเจาะจง: _______ อุณหภูมิ: _________
ความจุ / การไหล: ________ m3 / h หัวหน้า: _________m
แรงดันไฟฟ้า: ____________V ความถี่: _________Hz
พลังงาน: _____________ KW
5. Q: ปริมาณขั้นต่ำของคุณคืออะไร?
A: หนึ่งชุดยินดีด้วยกับเรา
