รายละเอียดสินค้า:
การชำระเงิน:
|
| ทฤษฎี: | ปั้มแรงเหวี่ยง | Max Flow: | 364m 3 / ชม |
|---|---|---|---|
| หัวหน้าสูงสุด: | 58m | วัสดุ: | วัสดุต้านทานการกัดกร่อน |
| เชื้อเพลิง: | ติดตั้งระบบไฟฟ้า | สี: | ที่กำหนดเอง |
| แรงดันไฟฟ้า: | 380V / 660V / 1140V | โครงสร้าง: | ปั๊มแบบขั้นตอนเดียว |
| ชื่อสินค้า: | ปั๊มจุ่มโคลนบ่อบำบัดน้ำเสียใต้น้ำปั๊มสารละลาย | ||
| แสงสูง: | vertical sump pump,industrial slurry pumps |
||
ปั๊มถนนลาดยางปั๊มดูดแบบแยกตะกอน
รายละเอียดสินค้า
ZJL ซีรีส์ปั๊มน้ำแนวตั้งเป็นขั้นตอนเดียวปั๊มดูดแบบแรงเหวี่ยงเดียว เครื่องสูบน้ำรุ่น ZJL เป็นไปตามทฤษฎีของของเหลวสองเฟสและได้รับการออกแบบตามหลักการลดการสูญเสียทั้งหมด รูปทรงเรขาคณิตของส่วนประกอบทางไหลของมันเหมาะสำหรับสภาพการไหลของสื่อ ด้วยวิธีนี้การสูญเสียไฮดรอลิกของชิ้นส่วนที่เกิดน้ำวนและแรงกระแทกจะลดลงเพื่อลดการเสียดสีของส่วนประกอบทางไหล ประสิทธิภาพของน้ำเพิ่มขึ้น เสียงการทำงานและการสั่นสะเทือนจะลดลง โลหะผสมโครเมี่ยมสูงซึ่งมีความต้านทานการสึกหรอสูงความต้านทานการกัดกร่อนและทนต่อแรงกระแทกใช้สำหรับส่วนประกอบเส้นทางไหลเพื่อปรับปรุงอายุการใช้งาน
การใช้งานหลัก
·การขุด |
·ก่อสร้างโยธา |
·อุตสาหกรรม |
·การเตรียมถ่านหิน |
·การแปรรูปแร่ |
·กระบวนการเตรียมทางเคมี |
คุณสมบัติของสินค้า
1 ส่วนประกอบทางไหล: ปั๊มชนิดนี้ใช้โลหะทนการสึกหรอใบพัดเลือกโลหะที่ทนต่อการสึกหรอหรือยาง
2 องค์ประกอบแบริ่ง: เราใช้การหล่อลื่นจาระบี ตามตะกรันสระว่ายน้ำของเหลวสูงตะกรันสามารถเลือกความยาวที่แตกต่างกันของเพลาปั๊มหรือท่อดูด
3 การปิดผนึก: ไม่ต้องการซีลเพลาหรือน้ำซีลเพลา ในสภาพการดูดปริมาณไม่เพียงพอยังสามารถทำงานได้ตามปกติด้านล่าง
พารามิเตอร์ทางเทคนิค
แบบ | สมรรถนะน้ำใส | รองรับมอเตอร์ | |||||
ความเร็วในการหมุน n | ไหล Q | หัว H | เพลากำลัง พ่อ | ประสิทธิผล η | |||
| รอบ / นาที | ( ลบ.ม. / เอช) | ม. | กิโลวัตต์ | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42.7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42.7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | วันที่ 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| วันที่ 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42.7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6.0 | 6.8 | 0.4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
โครงสร้าง
| 1 | ท่อก้นหอย | 2 | สนับสนุน | 3 | ฐานมอเตอร์ |
| 4 | เครื่องผลักดัน | 5 | แผ่นรองรับด้านซ้าย | 6 | ท่อระบาย |
| 7 | แผ่นซับด้านหลัง | 8 | แบริ่งร่างกาย | 9 | แผ่นรองรับด้านขวา |

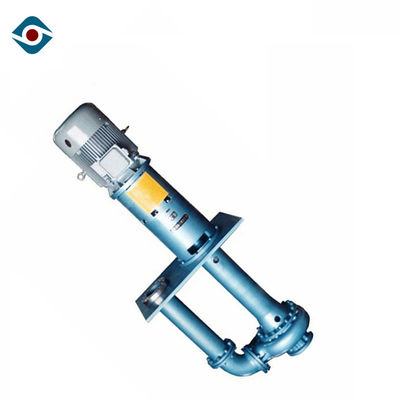

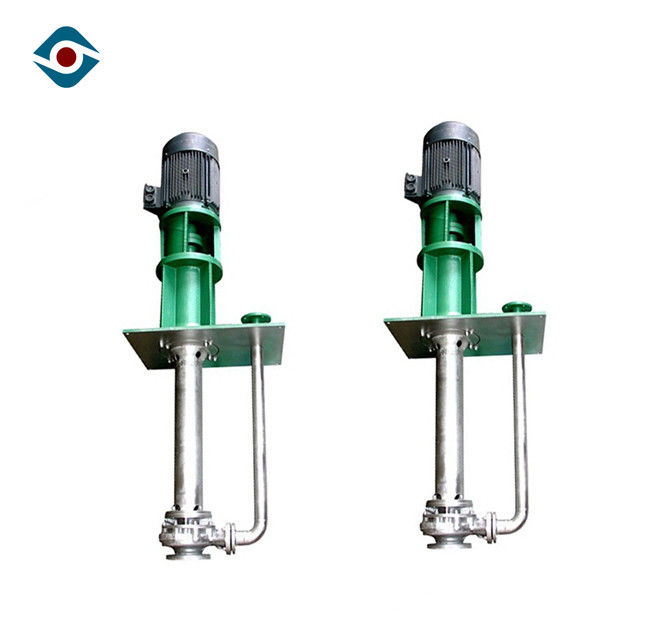

รูปภาพสินค้า
มิติการติดตั้ง
