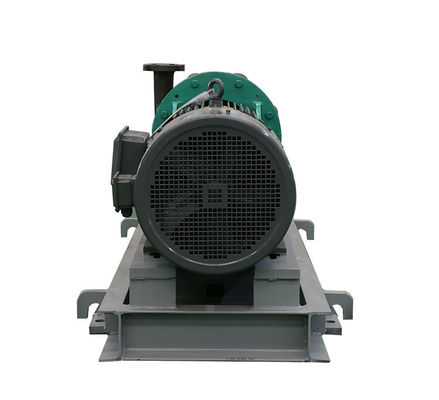

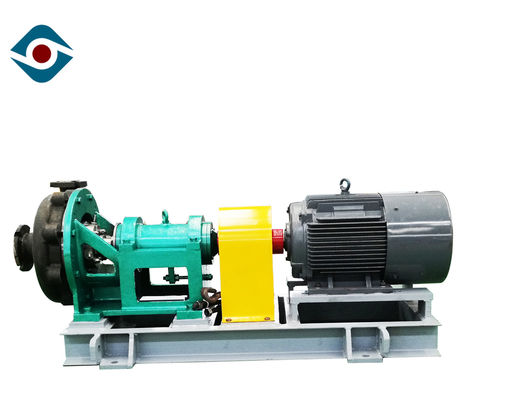

ชนิดเปิดด้านหลังดึงออกปั๊มแรงเหวี่ยง Self Priming ติดตั้งแนวนอน

ชนิดเปิดด้านหลังแบบดึงออกการติดตั้งในแนวนอนปั๊มแรงเหวี่ยง Self-priming

ข้อมูลการดำเนินงาน

ขนาดปล่อย: 20mm ~ 250mm

ขนาดทางเข้า: 32mm ~ 300mm

ความจุ: 4 ~ 2000m³ / ชั่วโมง

หัวหน้า: 2 ~ 160m

ประสิทธิภาพสูงสุด: 65%

NPSH: 0m ~ 3.5m

ประเภทใบพัด: ปิด / เปิดครึ่ง

RPM: 1450r / นาที ~ 2900rpm

การก่อสร้าง

• บรรจุซีลหรือแมวน้ำกล
• การติดตั้งในแนวนอน
• เส้นผ่าศูนย์กลางที่กำหนด: DN32 ～ DN300
• ใบพัดเปิดทนสกปรก
• การกวาดล้างของใบพัดสามารถปรับได้อย่างเหมาะสมจากภายนอก
• ดูดแนวนอนและปล่อยแนวตั้ง
• ปั๊มรูปก้นหอยแยกรัศมี

วัสดุ

• เหล็กกล้าคาร์บอนสีเทาที่ผ่านการคัดเกรดแล้ว (Wcb)
• โลหะผสมเหล็ก Cf8
• Cf8m Cf3
• Cf3m (Ss-316l) ล้อแม็ก 20
• Cd4mcu. Cd4mcu Nickle Ni-Alloys Nickle Ni-Alloys
• Ni-Resist 2-1nicl
• R55 Hastelloy- B / C
• ปืนโลหะ / บรอนซ์

คุณสมบัติโครงสร้าง

• มาตรฐาน ISO5199 และ GB / T5656

• ขึ้นอยู่กับรุ่นไฮดรอลิกขั้นสูงที่มีประสิทธิภาพสูงขึ้น

• ความยืดหยุ่นสูงและการใช้งานที่หลากหลาย

• การออกแบบแบบดึงกลับ: ลดต้นทุนการบำรุงรักษาและซ่อมแซม

• ชิ้นส่วนแทนกันได้

• GB / T9113.1-2000PN2.5MPa หน้าแปลนมาตรฐาน

รายละเอียด

Pump Casing: volute case design, radial split with integrated feet, provide excellent resistance to pipeline loads and improved reliability. ปลอกปั๊ม: การออกแบบตัวเรือนก้นหอย, การแบ่งรัศมีด้วยเท้าในตัว, ให้ความต้านทานที่ดีเยี่ยมกับโหลดท่อและปรับปรุงความน่าเชื่อถือ The pull-out design makes it possible to remove the rotating element without affecting the motor's bushing operation. การออกแบบแบบดึงออกทำให้สามารถถอดชิ้นส่วนที่หมุนได้โดยไม่กระทบต่อการทำงานของมอเตอร์

Impeller: Inpleller is inblock cast. Impeller: Inpleller เป็นบล็อกแบบบล็อก There are two ways to balance the axial force of the pump: when the nominal diameter of the impeller is less than or equal to 250mm, the back blade is used to balance the force; มีสองวิธีในการปรับสมดุลแรงตามแนวแกนของปั๊ม: เมื่อเส้นผ่านศูนย์กลางเล็กน้อยของใบพัดน้อยกว่าหรือเท่ากับ 250 มม. ใบมีดด้านหลังจะถูกใช้เพื่อปรับสมดุลแรง when the nominal diameter of the impeller is larger than or equal to 315mm, the sealing ring and the balance hole are used to balance the force. เมื่อเส้นผ่านศูนย์กลางเล็กน้อยของใบพัดมีขนาดใหญ่กว่าหรือเท่ากับ 315 มม. จะใช้วงแหวนซีลและรูสมดุลเพื่อปรับสมดุลแรง The residual axial force is absorbed by a set of angular contact ball bearings. แรงตามแนวแกนที่เหลือจะถูกดูดซับโดยชุดตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม

Shaft Seal: The dimension of the shaft seal cavity meets the requirements of various shaft seal types. ซีลเพลา: ขนาดของโพรงซีลเพลาตรงกับความต้องการของประเภทซีลเพลาต่างๆ Packing seal, single end mechanical seal, pressure double seal, pressureless double seal, and cartridge mechanical seal can be used to meet customers' need. บรรจุประทับตรา, ประทับตรากลปลายเดียว, ความดันประทับตราคู่, ประทับตราคู่แรงดัน, และประทับตรากลตลับสามารถใช้เพื่อตอบสนองความต้องการของลูกค้าของ
