รายละเอียดสินค้า:
การชำระเงิน:
|
| Max Flow: | 2000 m3 / h | หัวหน้าสูงสุด: | 160 ม |
|---|---|---|---|
| เครื่องผลักดัน: | ปิด | แรงดันไฟฟ้า: | 3phase, 380V / 440V |
| ซีลเพลา: | mech. ซีล / บรรจุประทับตรา | อุณหภูมิปานกลาง: | -40 ℃ ~ 150 ℃ |
| แสงสูง: | centrifugal chemical process pumps,chemical transfer pumps |
||

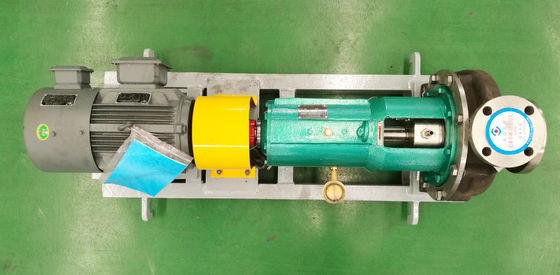

กรดไหลเวียนของสารเคมีที่แข็งแกร่งปั๊มด้วย PTFE ซับภายในหลักฐานการระเบิดเพื่อการชลประทาน
ช่วงประสิทธิภาพ
 | รุ่น: YCZ-series ปั๊มกระบวนการทางเคมี |
| ขนาดปล่อย: 20mm ~ 250mm | |
| ขนาดทางเข้า: 32mm ~ 300mm | |
| ความจุ: 4 ~ 2000m³ / ชั่วโมง | |
| หัวหน้า: 2 ~ 160m | |
| ประสิทธิภาพสูงสุด: 65% | |
| NPSH: 0m ~ 3.5m | |
| กำลังมอเตอร์สูงสุดที่อนุญาต: 710 kw | |
| เครื่องผลักดัน | ขนาดอนุภาคสูงสุดที่อนุญาต: 20mm |
| Vanes: 5/6 | ประเภทประทับตรา: ประทับตรากล / ประทับตราแบบไดนามิก / บรรจุประทับตรา |
| ประเภท: ปิด / เปิดครึ่ง | น้ำหนักปั๊ม: สูงสุด 3000 กก |
| วัสดุ: โลหะ (ตามสภาพการทำงาน) | RPM: 1450r / นาที |
| เส้นผ่าศูนย์กลาง: 200 มม. ~ 470 มม | วัสดุซับ: โลหะ (ตามสภาพการทำงาน) |

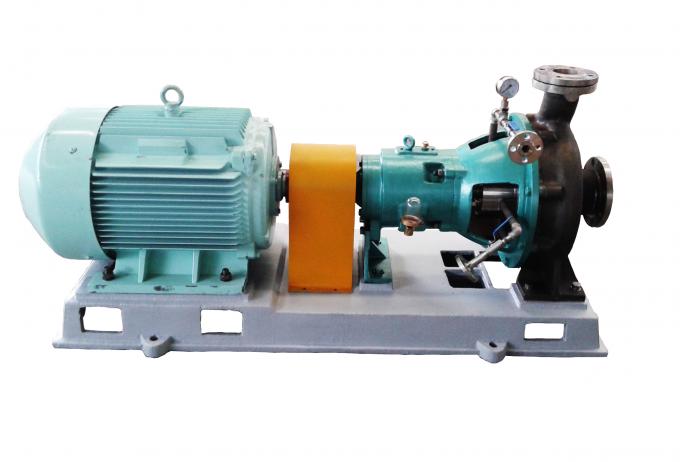

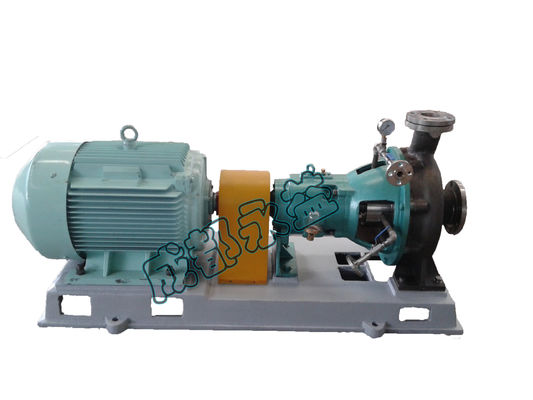

รายละเอียดการก่อสร้าง
ปั๊มหอยโข่งเป็นปั๊มที่พบมากที่สุดในอุตสาหกรรมเคมี ปั๊มกระบวนการทางเคมีซีรี่ส์ YCZ เป็นเครื่องสูบน้ำที่มีประสิทธิภาพสูงพร้อมการออกแบบและการก่อสร้างที่เรียบง่าย ปั๊มนี้ออกแบบตามมาตรฐานสากล ISO5199 และมาตรฐานสากล GB / T5656 ประสิทธิภาพสูงกว่าปั๊มแบบแรงเหวี่ยงทั่วไปอื่น ๆ และเชื่อถือได้มากกว่า เครื่องสูบน้ำบำรุงรักษาง่ายไม่จำเป็นต้องถอดท่อดูดและท่อจ่ายออกระหว่างการบำรุงรักษา หน้าแปลนดูดและคายประจุจะไหลตามมาตรฐานแห่งชาติ GB / T9113.1-2000PN2.5MPa
โครงสร้าง
เส้นโค้งประสิทธิภาพ
คุณสมบัติ
♦ปั๊มใช้ไดอะแฟรมข้อต่อแบบยืดหยุ่นที่มีการขยายดังนั้นจึงไม่จำเป็นต้องถอดแยกชิ้นส่วนดูดและท่อระบายออกในระหว่างการบำรุงรักษา ฝาปิดข้อต่อเป็นอุปกรณ์ที่รับประกันความปลอดภัย
♦ ตัวปั๊มเป็นรัศมีแยกปั๊มรูปก้นหอยและสนับสนุนโดย anchor
♦มีสองวิธีในการปรับสมดุลแรงตามแนวแกนของปั๊ม: เมื่อเส้นผ่านศูนย์กลางเล็กน้อยของใบพัดน้อยกว่าหรือเท่ากับ 250 มม. ใบพัดด้านหลังจะถูกใช้เพื่อปรับสมดุลแรง เมื่อเส้นผ่านศูนย์กลางที่ระบุของใบพัดมีขนาดใหญ่กว่าหรือเท่ากับ 315 มม. จะใช้วงแหวนซีลและรูสมดุลเพื่อปรับสมดุลแรง แรงตามแนวแกนที่เหลือจะถูกดูดซับโดยชุดตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม
พารามิเตอร์ทางเทคนิค
แบบ | พิกัดความเร็ว n = 2900r / นาที | จัดอันดับ Speedn = 1450r / นาที | |||||||||||||
เครื่องผลักดัน | ความจุ Q (m3 / เอช) | หัว H (M) | ความหนาแน่นสัมพัทธ์ρ = 1.00 | ความหนาแน่นสัมพัทธ์ρ = 1.84 | เครื่องผลักดัน | ความจุ (m3 / เอช) | หัวหน้า H (m) | ความหนาแน่นสัมพัทธ์ ρ = 1.00 | ความหนาแน่นสัมพัทธ์ ρ = 1.84 | ||||||
มอเตอร์ไฟฟ้าและรุ่น | กำลังมอเตอร์ และรูปแบบ | ||||||||||||||
กิโลวัตต์ | กิโลวัตต์ | กิโลวัตต์ | กิโลวัตต์ | ||||||||||||
YCZ 80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132m-4 | |
X | 140 | 50 | 30 | 200L1-2 | |||||||||||
E | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ 80/315 |
| 200 | 130 | 110 | 315S-2 | 185 | 315L-2 |
| 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
B | 190 | 125 | B | 95 | 30 | ||||||||||
M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
ยังไม่มีข้อความ | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132m-4 | 15 | 160L-4 | ||||
C | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ 80/400 |
| 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
B | 100 | 50 | 55 | 250M-4 | |||||||||||
C | 90 | 44 | 45 | 225m-4 | |||||||||||
D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ 100/200 |
| 230 | 45 | 45 | 225m-2 | 75 | 280S-2 |
| 115 | 11 | 7.5 | 132m-4 | 11 | 160M-4 | |
B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
C | 180 | 32 | 22 | 180M-2 | 45 | 225m-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132m-4 | ||
D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ 100/250 |
| 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 |
| 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132m-4 | 11 | 160M-4 | ||
ยังไม่มีข้อความ | 200 | 52 | 45 | 225m-2 | 90 | 280M-2 | |||||||||
D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ 100/315 |
| 270 | 135 | 160 | 315L1-2 |
| 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
ยังไม่มีข้อความ | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
C | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
ใบสมัคร
1. สารเคมี, อุตสาหกรรมปิโตรเคมี, โลหะ, อุตสาหกรรมเส้นใยสังเคราะห์, อุตสาหกรรมยา, อุตสาหกรรมทำกระดาษ, อุตสาหกรรมเครื่องปรับอากาศ, อุตสาหกรรมน้ำตาล, อุตสาหกรรมทำความร้อน, ระบบกลั่นน้ำทะเลและน้ำประปา
2. สื่อกลางของเหลวที่เป็นกลางสื่อของเหลวที่มีฤทธิ์กัดกร่อนปานกลางของเหลวใสและสื่อของเหลวที่มีอนุภาคของแข็งน้อย
