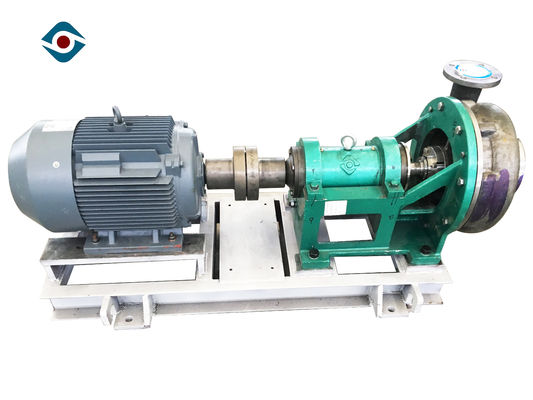

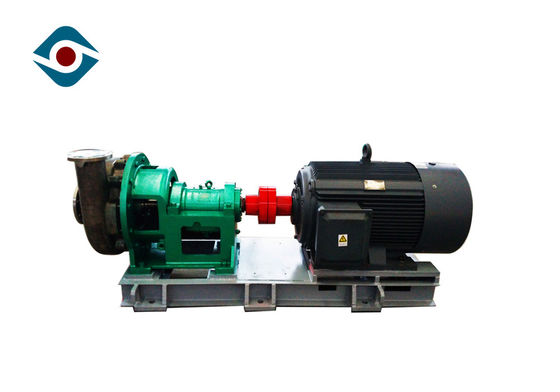

ปั๊มเคมีอุตสาหกรรม Fow สูงพร้อมประทับตราแบบไดนามิกสำหรับของเหลวกัดกร่อน

ปั๊มเคมีอุตสาหกรรม Fow สูงพร้อมประทับตราแบบไดนามิกสำหรับของเหลวกัดกร่อน

แนะนำสั้น ๆ

• ปั๊มน้ำรุ่น WD เป็นปั๊มน้ำหอยโข่งที่ทนทานต่อการกัดกร่อนในแนวนอนพร้อมช่องทางการไหลของใบพัดที่กว้างขวางและประสิทธิภาพไฮดรอลิกที่เหนือกว่า
• ด้านหลังของใบพัดมีการติดตั้งใบมีดด้านหลังซึ่งสามารถลดการรั่วไหลของสื่อ
• อุปกรณ์ปรับตามแนวแกนนั้นติดตั้งเพื่อปรับช่องว่างระหว่างใบพัดและตัวปั๊ม
• ซีลเพลาชนิดต่างๆ (รวมถึงซีลกล, ไดนามิกซีล + ซีลบรรจุ, ไดนามิกซีล + ซีลชนิด K) ถูกนำมาใช้เพื่อตอบสนองความต้องการการปิดผนึกเพลาสำหรับการพกพาสื่อแปรผัน

คุณสมบัติ

1. WD ซีรีย์ป้องกันการกัดกร่อนและการสึกหรอปั๊มแรงเหวี่ยงแนวนอน adopts โครงสร้างทั่วไปในปัจจุบัน: การสนับสนุนวงเล็บและรูปแบบประตูหลังซึ่งทำให้การถอดชิ้นส่วนปั๊มและการบำรุงรักษาที่ปลอดภัยและสะดวกสบายและค่าใช้จ่ายในการบำรุงรักษาและการซ่อมแซมต่ำ

2. WD ซีรีย์ป้องกันการกัดกร่อนและการสึกหรอปั๊มแรงเหวี่ยงแนวนอน adopts การออกแบบโครงสร้างแบบแยกส่วน CAD, มากกว่า 20 รุ่นเพียง 5 ร่างกายแบริ่ง ส่วนของชุดเดียวกันมีการแลกเปลี่ยนกันได้ดีมาก หน้าแปลนทางเข้าและทางออกของปั๊ม WD เป็นไปตามมาตรฐานของ HG20592-2000PN16Mpa และมาตรฐานหน้าแปลนที่แตกต่างกันสามารถดำเนินการได้ตามความต้องการของผู้ใช้

3. ชุด WD ป้องกันการกัดกร่อนและการสึกหรอปั๊มแรงเหวี่ยงแนวนอน adopts ใบพัดหล่อแบบบูรณาการ ตัวปั๊มใช้การออกแบบช่องทางไหลที่กว้างซึ่งทำให้ปั๊มสามารถปรับให้เข้ากับสภาพการทำงานและมีความสามารถในการส่งผ่านของปั๊มที่แข็งแกร่ง

4. เหมาะอย่างยิ่งสำหรับปริมาณของแข็งสูงความหนืดสูงและตกผลึกได้ง่าย มันมีประสิทธิภาพสูงและประสิทธิภาพในการต่อต้านการเกิดโพรงอากาศที่ดีเยี่ยม

ช่วงข้อมูลจำเพาะ

ขนาดปล่อย: 40 มม. ~ 200 มม
ขนาดทางเข้า: 50 มม. ~ 250 มม
ความจุ: 8 ~ 800 m³ / h
หัวหน้า: 10 ~ 90 m
ประสิทธิภาพสูงสุด: 70%
NPSH: 1.4m ~ 4.5m
ประเภทประทับตรา: ประทับตรากล / ประทับตราแบบไดนามิก / บรรจุประทับตรา
RPM: 1450 รอบ / นาที

โครงสร้าง

รายละเอียดสินค้า

ใบพัด:

Close Impeller: เหมาะสำหรับของเหลวที่สะอาดของเหลวที่มีอนุภาคของแข็งบางชนิด, ของเหลวบาง ๆ

ใบพัดเปิด: เหมาะสำหรับของเหลวที่สะอาดของเหลวที่มีอนุภาคของแข็งบางชนิดของเหลวที่มีฤทธิ์กัดกร่อนเศษหินและเศษกระดาษที่มีความสอดคล้องกันมากถึง 8%

ซีลกล

ประทับตรากลคู่:

• ค่าบำรุงรักษาต่ำ
• ไม่มีการรั่วไหลการสูญเสียความเสียดทานต่ำ
• ไม่จำเป็นต้องวิ่ง
• ต้องใช้น้ำปิดผนึกน้อยกว่าต่อม
• อายุการใช้งานนาน

ซีลกลเดียว:

• ค่าบำรุงรักษาต่ำ
• ไม่มีการรั่วไหลการสูญเสียความเสียดทานต่ำ
• ไม่จำเป็นต้องวิ่ง
• ไม่ต้องใช้น้ำปิดผนึกภายนอก
• อายุการใช้งานยาวนานกว่าประทับตรากลสองเท่า

มิติการติดตั้ง
