รายละเอียดสินค้า:
การชำระเงิน:
|
| ทฤษฎี: | ปั๊มไหลตามแนวแกน | กระแส: | 500-13000m3 / ชั่วโมง |
|---|---|---|---|
| หัว: | 2-8m | DN: | 300-1100mm |
| แรงดันไฟฟ้า: | 380V / กำหนดเอง | การประกัน: | ปีที่ 1 |
| สี: | ที่กำหนดเอง | ชื่อสินค้า: | ปั๊มใบพัดไหลตามแนวแกน |
| แสงสูง: | axial flow propeller pumps,horizontal axial flow propeller pump |
||
ขั้นตอนเดียวแนวนอนปั๊มไหลตามแนวแกน, แยกใบพัดปั๊มแรงเหวี่ยงแกน
รายละเอียดสินค้า
ข้อมูลจำเพาะ
| รุ่น: ZW-series แกนปั๊มแนวนอน |
| ขนาดปล่อย: 300mm ~ 1300mm | |
| ขนาดทางเข้า: 300 มม. ~ 1300 มม | |
| ความจุ: 800 ～ 13000 m³ / h | |
| หัวหน้า: 2 ～ 8 เมตร | |
| ประสิทธิภาพสูงสุด: 73% | |
| NPSH: 0m ~ 1m | |
| พลังมอเตอร์สูงสุดที่อนุญาต: 315 kw | |
| เครื่องผลักดัน | ขนาดอนุภาคสูงสุดที่อนุญาต: 20 มม |
| Vanes: 5/6 | ประเภทประทับตรา: ประทับตรากล / ประทับตราแบบไดนามิก / บรรจุประทับตรา |
| ประเภท: ปิด / เปิดครึ่ง | น้ำหนักปั๊ม: สูงสุด 3000 กก |
| วัสดุ: โลหะ (ตามสภาพการทำงาน) | RPM: 1450 รอบ / นาที |
พารามิเตอร์ทางเทคนิค
ZW ซีรีย์ปั๊มไหลตามแนวแกน
เลขที่ | แบบ | ไหล m3 / ชั่วโมง | หัว ม. | ความเร็วในการหมุน รอบ / นาที | กำลังมอเตอร์ KW |
1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
9 | ZW1100 | 8,000-13,000 | 2-6.5 | 200-475 | 65-75 |
ปั๊มไหลตามแนวแกน ZL ซีรีส์
เลขที่ | แบบ | ไหล m3 / ชั่วโมง | หัว ม. | ความเร็วในการหมุน รอบ / นาที | กำลังมอเตอร์ KW |
1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
8 | ZL950 | 6,000-11,000 | 1-4 | 200-500 | 60-77 |
9 | ZL1050 | 8,000-12,000 | 1-4 | 100-400 | 64-77 |
10 | ZL1300 | 9,000-15,000 | 1-3 | 100-300 | 65-78 |
โครงสร้าง
1 | น็อตใบพัด | 8 | ห้องบรรจุ | 15 | การแต่งงานกัน | 22 | กรอบซีลน้ำมัน | 29 | พู้ที่ใส่ |
2 | ฝาปิดผนึก | 9 | ฐานแบริ่ง | 16 | การแต่งงานกัน | 23 | ฝาปิดด้านบนแบริ่งล่าง | 30 | ฝาปิดผนึก |
3 | ร่วมกัน | 10 | กรอบซีลน้ำมัน | 17 | เครื่องยนต์ | 24 | ตลับลูกปืนล่าง | วันที่ 31 | เครื่องผลักดัน |
4 | ปลอก | 11 | แบริ่งที่ต่ำกว่า | 18 | ถั่วกลม | 25 | ฝาบรรจุ | ||
5 | เพลา | 12 | ฐาน | 19 | ฝาครอบแบริ่งบน | 26 | จมูกวัว | ||
6 | แขนเสื้อ | 13 | ฐานมอเตอร์ | 20 | แบริ่งบน | 27 | แหวนซีลน้ำ | ||
7 | ปั๊มร่างกาย | 14 | ตัวชี้น้ำมัน | 21 | ตลับลูกปืน | 28 | ฝาครอบปั๊ม |

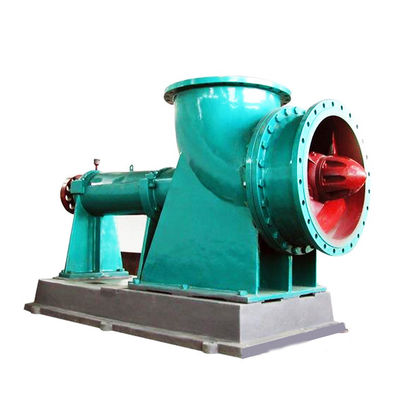

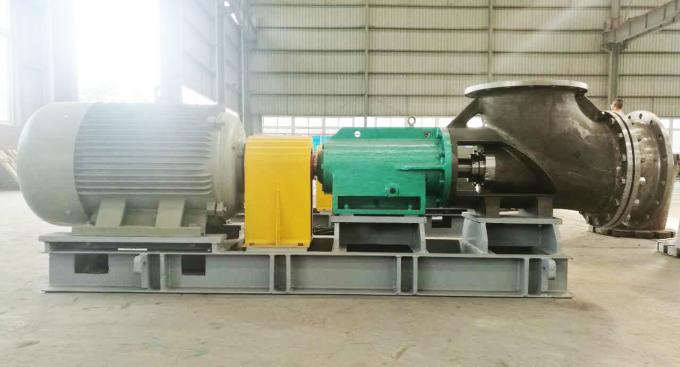

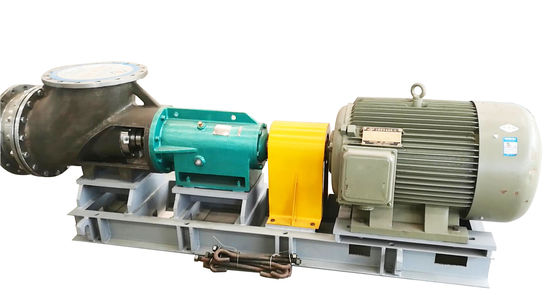

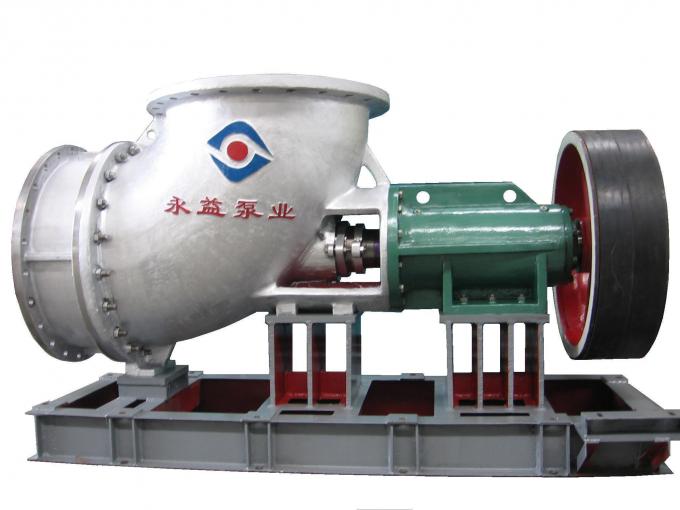

รูปภาพสินค้า
