รายละเอียดสินค้า:
การชำระเงิน:
|
| Max Flow: | 13000m3/h | : | |
|---|---|---|---|
| DN: | 300-1100mm | Structure: | Single-stage Pump |
| ได้รับการรับรอง: | ISO9001 | Material: | Cast iron or stainless steel |
| เน้น: | ปั้มใบพัดชนิดไหลตามแกน,ใบพัดปั้มตามแนวแกนในแนวนอน |
||
ปั๊มใบพัดขนาดใหญ่พร้อมปั๊มมอเตอร์ชนิดไหลตามแนวแกน / แบบไหลเพื่อการชลประทาน
แนะนำสั้น ๆ
เครื่องสูบน้ำแบบแรงเหวี่ยงมีสามแบบ ได้แก่ การไหลตามแนวแกนการไหลแบบผสมและการไหลแบบรัศมี หลักการทำงานของเครื่องสูบตามแนวแกนคือของเหลวถูกผลักไปในทิศทางขนานกับเพลาของใบพัดในระหว่างการไหลผ่านเครื่องสูบน้ำอย่าเปลี่ยนตำแหน่งในแนวรัศมีของพวกเขา .. ปั๊มไหลตามแนวแกนมีอัตราการไหลสูงสุดและ หัวต่ำสุด ..
พารามิเตอร์ทางเทคนิค
ZW ซีรีย์ปั๊มไหลตามแนวแกน
| เลขที่ | แบบ | ไหล m3 / ชั่วโมง | ศีรษะ ม. | ความเร็วในการหมุน รอบ / นาที | กำลังมอเตอร์ KW |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8,000-13,000 | 2-6.5 | 200-475 | 65-75 |
ปั๊มไหลตามแนวแกน ZL ซีรีส์
| เลขที่ | แบบ | ไหล m3 / ชั่วโมง | ศีรษะ ม. | ความเร็วในการหมุน รอบ / นาที | กำลังมอเตอร์ KW |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6,000-11,000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8,000-12,000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9,000-15,000 | 1-3 | 100-300 | 65-78 |
โครงสร้าง
| 1 | น็อตใบพัด | 8 | ห้องบรรจุ | 15 | การแต่งงานกัน | 22 | กรอบซีลน้ำมัน | 29 | ผู้ที่ใส่ |
| 2 | ฝาปิดผนึก | 9 | ฐานแบริ่ง | 16 | การแต่งงานกัน | 23 | ตลับลูกปืนล้อ | 30 | ฝาปิดผนึก |
| 3 | ร่วมกัน | 10 | กรอบซีลน้ำมัน | 17 | เครื่องยนต์ | 24 | ตลับลูกปืนล่าง | วันที่ 31 | เครื่องผลักดัน |
| 4 | ปลอก | 11 | แบริ่งที่ต่ำกว่า | 18 | ถั่วกลม | 25 | ฝาบรรจุ | ||
| 5 | เพลา | 12 | ฐาน | 19 | ฝาครอบแบริ่งบน | 26 | จมูกวัว | ||
| 6 | แขนเสื้อ | 13 | ฐานมอเตอร์ | 20 | แบริ่งบน | 27 | แหวนซีลน้ำ | ||
| 7 | ปั๊มร่างกาย | 14 | ตัวชี้น้ำมัน | 21 | ตลับลูกปืน | 28 | ฝาครอบปั๊ม |
คุณสมบัติ
1) ใช้รุ่นไฮดรอลิกที่ยอดเยี่ยมในต่างประเทศและใช้เทคโนโลยีการวิเคราะห์การจำลองด้วยคอมพิวเตอร์ขั้นสูง (Pro / E, CFD และแพลตฟอร์มซอฟต์แวร์อื่น ๆ ) ปั๊มมีประสิทธิภาพที่ยอดเยี่ยมและความน่าเชื่อถือและเสถียรภาพสูง มันใช้การสนับสนุนเท้าโรเตอร์เท้าแขนโครงสร้างไฮดรอลิกที่ยอดเยี่ยมรูปแบบการซีลเพลาขั้นสูงการทำงานประเภทความเร็วต่ำไม่เพียง แต่ปั๊มทำงานได้อย่างราบรื่น แต่ยังมีความน่าเชื่อถือสูง ปั๊มชนิดนี้มีประสิทธิภาพสูงโซนประสิทธิภาพสูงและประสิทธิภาพในการป้องกันการเกิดโพรงอากาศที่ดี
2) ดูดซับข้อดีของการไหลตามแนวแกนอย่างเต็มที่ในบ้านและต่างประเทศ ZW-series แกนปั๊มมีคุณสมบัติของโครงสร้างที่เรียบง่ายบำรุงรักษาที่สะดวกและการดำเนินงานที่เชื่อถือได้
3) การเลือกวัสดุของส่วนประกอบที่ปั๊มกระแสเกินมีความสมเหตุสมผล วัสดุมีอายุการใช้งานยาวนานและตอบสนองความต้องการการต้านทานการสึกหรอและทนต่อการกัดกร่อนของสารผสมสำหรับการสื่อสภาพที่แตกต่างกัน
4) ตราเพลา adopts สองชนิดของรูปแบบการประทับตรา: ประทับตราบรรจุและประทับตรากลซึ่งสะดวกสำหรับผู้ใช้ในการเลือกรูปแบบการประทับตราเพลาที่เหมาะสมตามสถานการณ์ที่เกิดขึ้นจริง
เลือกวัสดุ
การเลือกใช้วัสดุเป็นหนึ่งในขั้นตอนที่สำคัญที่สุดในการผลิตเครื่องสูบน้ำ วัสดุไม่ควรมีความทนทานเท่านั้น แต่ยังมีความต้านทานการกัดกร่อนและความต้านทานการกัดกร่อนตามสภาพการทำงาน นี่คือคำอธิบายของวัสดุ:
เหล็กหล่อให้ความต้านทานแรงดึงสูงความทนทานและความต้านทานต่อการเสียดสีที่สอดคล้องกับการจัดอันดับแรงดันสูง
พลาสติกมีราคาไม่แพงและให้ความต้านทานต่อการกัดกร่อนและสารเคมีอย่างกว้างขวาง
เหล็กกล้าและโลหะผสมสแตนเลสให้การป้องกันสารเคมีและการกัดกร่อนของสนิมและมีความต้านทานแรงดึงสูงกว่าพลาสติกซึ่งสอดคล้องกับระดับความดันที่สูงขึ้น
มีอะไรเพิ่มเติมเรายังมีวัสดุอื่น ๆ เพื่อให้คุณเลือก: CD4MCu, Cr30, 304, 304L, 316, 316L, 904L (UB-6), 20 # อัลลอย

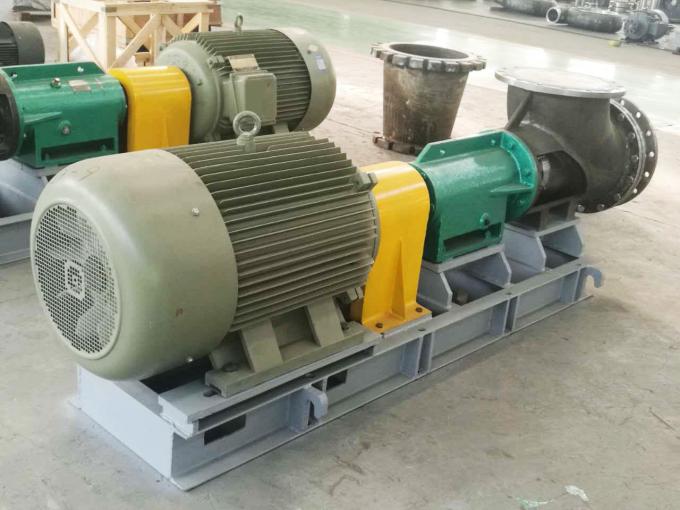

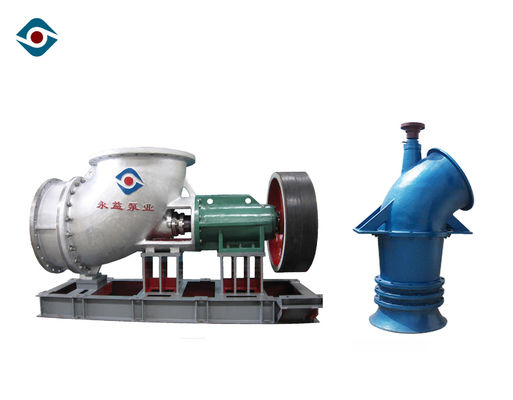

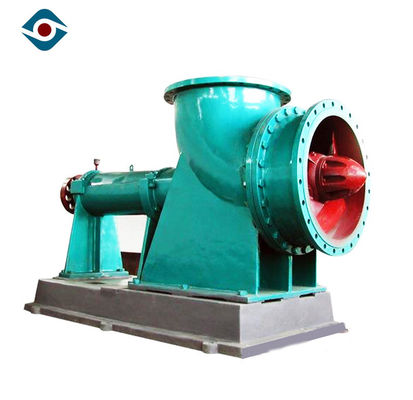

รูปภาพสินค้า
คำถามที่พบบ่อย
1. Q: คุณเป็นผู้ผลิตหรือ บริษัท การค้า?
A: เราเป็นผู้ผลิตที่ก่อตั้งขึ้นในปี 1995 ผู้ผลิตมืออาชีพของปั๊มเคมีกระบวนการและมิกเซอร์ประหยัดพลังงานที่มีประสบการณ์มากกว่า 20 ปี
2.Q: เวลาการจัดส่งของคุณ?
A: การสั่งซื้อชุดจะถูกจัดส่งภายใน 40 วันทำการหลังจากได้รับเงินฝาก
3. Q: นโยบายการบริการการรับประกันของคุณ?
A: 12 เดือนสำหรับผลิตภัณฑ์ทั้งหมดและบางผลิตภัณฑ์รับประกัน 24 เดือน
4. ถาม: ฉันต้องการเสนอข้อมูลอะไรสำหรับใบเสนอราคา
A: ปานกลาง: ____________ PH: ________
แรงโน้มถ่วงที่เฉพาะเจาะจง: _______ อุณหภูมิ: _________
ความจุ / การไหล: ________ m3 / h หัวหน้า: _________m
แรงดันไฟฟ้า: ____________V ความถี่: _________Hz
พลังงาน: _____________ KW
5. Q: ปริมาณขั้นต่ำของคุณคืออะไร?
A: หนึ่งชุดยินดีด้วยกับเรา
