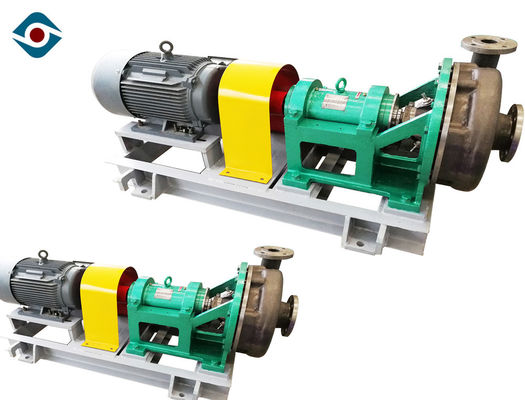

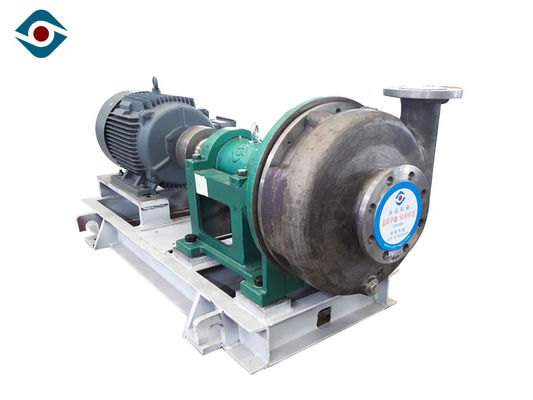

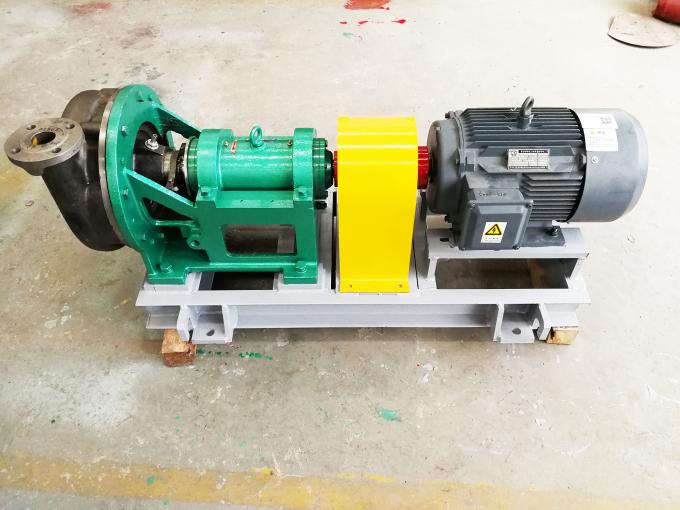

ซีลกลอุตสาหกรรมเคมีปั๊มเท้าแขนชนิดขั้นตอนเดียว

ซีลกลอุตสาหกรรมเคมีปั๊มเท้าแขนชนิดขั้นตอนเดียว

การแนะนำสินค้า

ปั๊มกระบวนการทางเคมีรุ่น WD สามารถออกแบบได้ด้วยใบพัดปิดใบพัดกึ่งเปิดหรือใบพัดหมุน
ห้องซีลเพลาใช้โครงสร้างแบบดึงออกด้านหลังซึ่งสามารถรองรับกลไกซีลแบบปกติทุกประเภท
ปั๊มคู่ปิดได้รับการตกแต่งด้วยมอเตอร์มาตรฐาน

ตัวยึดแบริ่งคือโครงสร้างเฟรมเหล็กหล่อ (HT200, HT250) ที่มีความแข็งแกร่งเพียงพอและการดูดซับแรงกระแทกที่แน่นอน

เพล็กซ์สแตนเลสพิเศษ F33 มีความต้านทานการกัดกร่อนที่ดีเยี่ยมและความต้านทานการสึกหรอที่ใช้ในส่วนการไหล

การใช้

1. ปั๊มหมุนเวียนแรงทำเกลือ

2. ปั๊มหมุนเวียนของโซเดียมซัลเฟต

3. ปั๊มหมุนเวียนอลูมิเนียมออกไซด์

4. ปั๊มหมุนเวียนแรงทำน้ำตาล

5. ปั๊มหมุนเวียนของคลอรีนแรงด่าง

6. ปั๊มหมุนเวียนน้ำ MVR

ลักษณะ

• WD ซีรีส์ป้องกันการกัดกร่อนและการสึกหรอปั๊มแรงเหวี่ยงแนวนอน adopts โครงสร้างทั่วไปในปัจจุบัน: การสนับสนุนวงเล็บและรูปแบบประตูหลังซึ่งทำให้ถอดชิ้นส่วนปั๊มและการบำรุงรักษาที่ปลอดภัยและสะดวกสบายและค่าใช้จ่ายในการบำรุงรักษาและการซ่อมแซมต่ำ

• WD ซีรีย์ป้องกันการกัดกร่อนและการสึกหรอปั๊มแรงเหวี่ยงแนวนอน adopts การออกแบบโครงสร้างแบบแยกส่วน CAD มากกว่า 20 รุ่นเพียง 5 ตัวแบริ่ง ส่วนของชุดเดียวกันมีการแลกเปลี่ยนกันได้ดีมาก หน้าแปลนทางเข้าและทางออกของปั๊ม WD เป็นไปตามมาตรฐานของ HG20592-2000PN16Mpa และมาตรฐานหน้าแปลนที่แตกต่างกันสามารถดำเนินการได้ตามความต้องการของผู้ใช้

ข้อมูลทางเทคนิค

แบริ่งร่างกาย

ตัวแบริ่งพร้อมกับแบริ่งกลิ้งสำหรับรองรับแรงในแนวรัศมีและแนวแกนของเพลาปั๊ม ปั๊ม WD ติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวสองแถวที่ด้านข้างของข้อต่อเพื่อทนต่อแรงตามแนวแกนและแนวรัศมี แบริ่งลูกกลิ้งทรงกระบอกแบบแถวเดียวติดตั้งที่ด้านข้างของปั๊มเพื่อทนต่อแรงยึดแนวรัศมี แผ่นกันน้ำ 316L วางอยู่ที่ปลายด้านหน้าของต่อมแบริ่งด้านหน้าเพื่อป้องกันไม่ให้สื่อหรือของเหลวอื่นเข้าสู่แบริ่งหน้า
