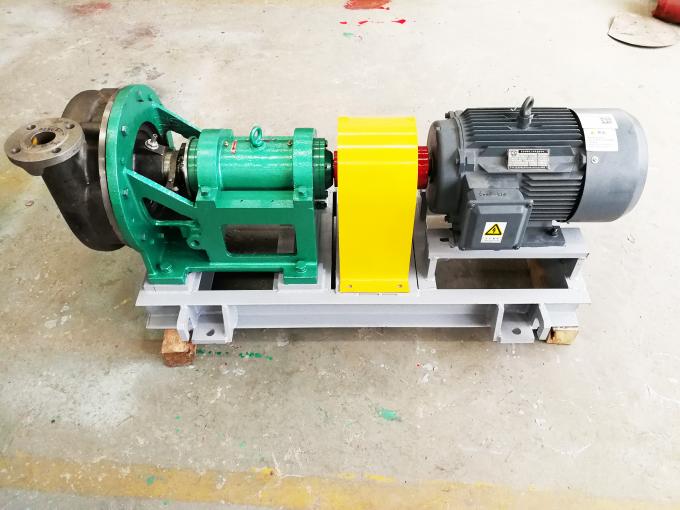

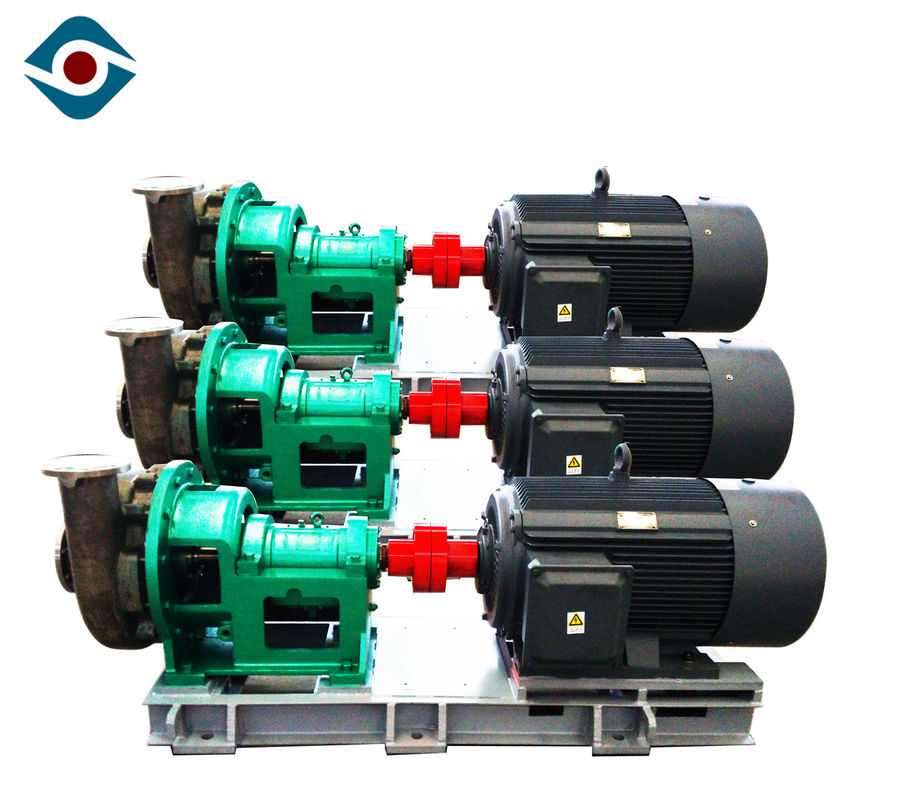

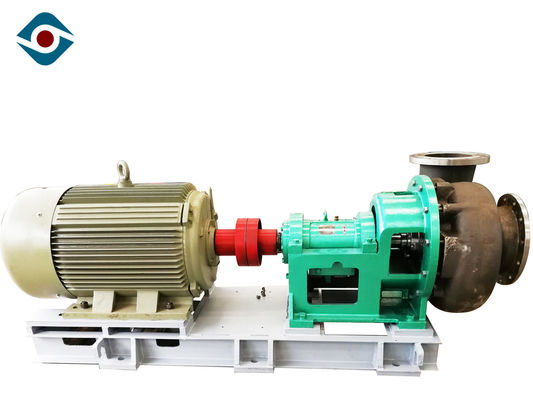

ปั๊มสแตนเลสสตีลดูเพล็กซ์แข็งแรงปั๊มกรดซัลฟูริก, ปั๊มเคมีทนกรด

ปั๊มสแตนเลสสตีลดูเพล็กซ์แข็งแรงปั๊มกรดซัลฟูริก, ปั๊มเคมีทนกรด

โครงสร้าง

1. ขั้นตอนเดียวดูดเดียวปั๊มเท้าแขนเคมีชนิดเท้าแขน

2. มีทั้งโครงสร้างแบบติดตั้งที่เท้าและกึ่งกลางพร้อมโครงแบบแยกเรเดียล

3. ตลับลูกปืนเป็นส่วนหมุนปรับได้ที่ติดตั้งในตัวตลับลูกปืน

4. ปั๊มเต้าเสียบที่ด้านหนึ่งของท่อ

5. ประทับตรากลถูกนำมาใช้เป็นซีลเพลา

6. เชื่อมต่อโดยตรงด้วยข้อต่อประเภทกรงเล็บหรือข้อต่อยืดหยุ่น

คุณสมบัติปั๊ม

• ความต้านทานการกัดกร่อนที่ดี;
• โครงสร้างที่เรียบง่ายและสะดวกในการบำรุงรักษา;
• ประสิทธิภาพการทำงานสูง
• การอนุรักษ์พลังงานและการคุ้มครองสิ่งแวดล้อม

แบริ่งตัวยึด

ตัวยึดแบริ่งปั๊ม WD เป็นโครงสร้างเฟรมเหล็กหล่อ (HT200, HT250) ที่มีความแข็งแกร่งเพียงพอและการดูดซับแรงกระแทกที่แน่นอนบทบาทคือเพื่อรองรับตัวปั๊มและตัวตลับลูกปืน

แบริ่งร่างกาย

ตัวแบริ่งพร้อมกับแบริ่งกลิ้งสำหรับรองรับแรงในแนวรัศมีและแนวแกนของเพลาปั๊ม ปั๊ม WD ติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวสองแถวที่ด้านข้างของข้อต่อเพื่อทนต่อแรงตามแนวแกนและแนวรัศมี แบริ่งลูกกลิ้งทรงกระบอกแบบแถวเดียวติดตั้งที่ด้านข้างของปั๊มเพื่อทนต่อแรงยึดแนวรัศมี แผ่นกันน้ำ 316L วางอยู่ที่ปลายด้านหน้าของต่อมแบริ่งด้านหน้าเพื่อป้องกันไม่ให้สื่อหรือของเหลวอื่นเข้าสู่แบริ่งหน้า

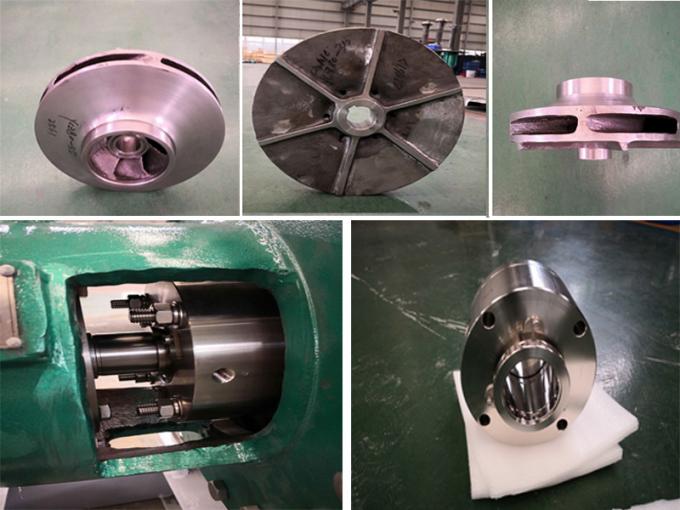

โครงสร้าง

มิติการติดตั้ง

รายละเอียดเพิ่มเติม
