เครื่องสูบแบบหมุนเหวี่ยงแยกตามแนวแกน Axical Centrifugal Chemical Pump ขั้นตอนเดียวที่มีประสิทธิภาพสูง

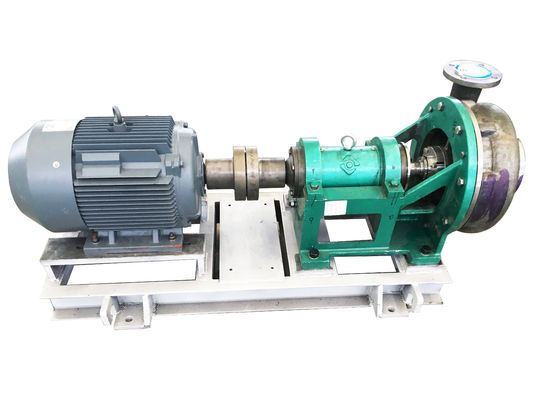

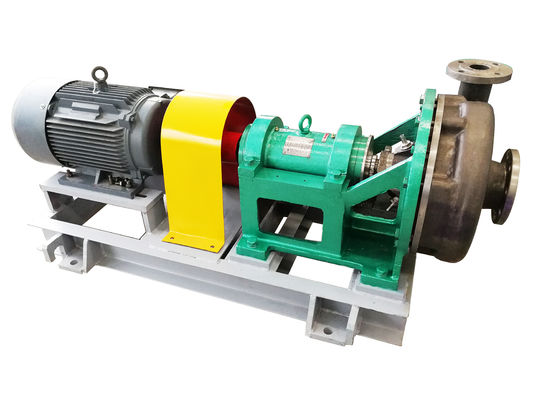

ภาพใหญ่ : เครื่องสูบแบบหมุนเหวี่ยงแยกตามแนวแกน Axical Centrifugal Chemical Pump ขั้นตอนเดียวที่มีประสิทธิภาพสูง

รายละเอียดสินค้า:

สถานที่กำเนิด:	มณฑลเสฉวนประเทศจีน
ชื่อแบรนด์:	Chengdu Yongyi
ได้รับการรับรอง:	ISO9001
หมายเลขรุ่น:	WD

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	USD 500-5000/set
รายละเอียดการบรรจุ:	การรมควันฟรีส่งออกบรรจุภัณฑ์กล่องไม้
เวลาการส่งมอบ:	25 วันทำการหลังจากได้รับการชำระเงินล่วงหน้า
เงื่อนไขการชำระเงิน:	L / C, D / A, D / P, T / T, Wester N Union, MoneyGram, Paypal
สามารถในการผลิต:	300 ชุดต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ทฤษฎี:	ปั้มแรงเหวี่ยง	Max Flow:	1000m3 / ชั่วโมง
หัวหน้าสูงสุด:	120m	ความดัน:	1.6MPa
อุณหภูมิ:	-50-130 ℃	สี:	ที่กำหนดเอง
มาตรฐาน หรือไม่เป็น:	มาตรฐาน	ชื่อ:	ปั้มเคมีแบบแยกส่วนแกนเดี่ยวแบบแนวนอนประสิทธิภาพสูง
เน้น:	ปั๊มแรงเหวี่ยงแนวนอนแนวนอน , ปั๊มแรงเหวี่ยงอุตสาหกรรม

เครื่องสูบแบบหมุนเหวี่ยงแยกตามแนวแกน Axical Centrifugal Chemical Pump ขั้นตอนเดียวที่มีประสิทธิภาพสูง

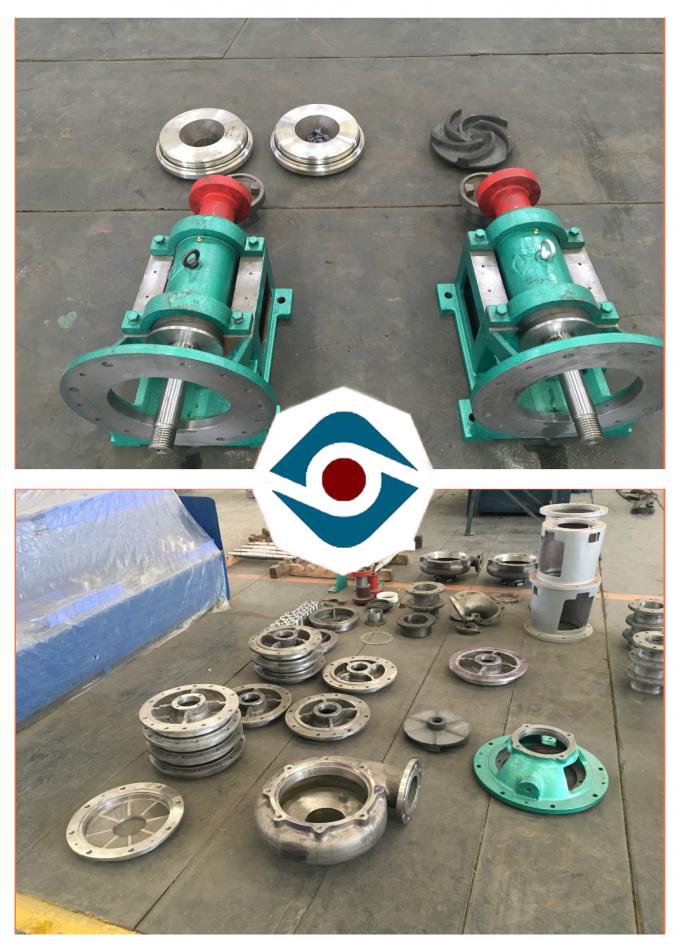

โครงสร้าง

* 1	สกรูล็อค	* 8	ห้องใบพัดรอง	15	ฝาครอบแบริ่งด้านหน้า	22	กระทะน้ำมัน	* 29	แขนเสื้อ
2	ปะเก็น	9	โอริง	* 16	แบริ่งหน้า	23	น็อตปรับค่า	30	แหวนซีลน้ำ
* 3	น็อตใบพัด	* 10	รองใบพัด	17	แบริ่งร่างกาย	24	สกรูปรับ	วันที่ 31	พู้ที่ใส่
4	โอริง	* 11	ห้องบรรจุ	18	ตัวยึดแบริ่ง	25	ตัวยึดแบริ่ง	32	โอริง
* 5	เครื่องผลักดัน	12	โอริง	* 19	แบริ่งด้านหลัง	* 26	แกน	* 33	กุญแจ
* 6	ปั๊มร่างกาย	13	ล้างหัวฉีดน้ำ	20	ฝาครอบลูกปืนด้านหลัง	27	ฝาครอบโล่
7	โอริง	14	แผ่นกันน้ำ	21	สำคัญ	28	บรรจุต่อม

คำอธิบายโครงสร้าง

ตัวยึดแบริ่ง
ตัวยึดแบริ่งปั๊ม WD เป็นโครงสร้างเฟรมเหล็กหล่อ (HT200, HT250) ที่มีความแข็งแกร่งเพียงพอและการดูดซับแรงกระแทกที่แน่นอนบทบาทคือเพื่อรองรับตัวปั๊มและตัวตลับลูกปืน

แบริ่งร่างกาย
ตัวแบริ่งพร้อมกับแบริ่งกลิ้งสำหรับรองรับแรงในแนวรัศมีและแนวแกนของเพลาปั๊ม ปั๊ม WD ติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวสองแถวที่ด้านข้างของข้อต่อเพื่อทนต่อแรงตามแนวแกนและแนวรัศมี แบริ่งลูกกลิ้งทรงกระบอกแบบแถวเดียวติดตั้งที่ด้านข้างของปั๊มเพื่อทนต่อแรงยึดแนวรัศมี แผ่นกันน้ำ 316L วางอยู่ที่ปลายด้านหน้าของต่อมแบริ่งด้านหน้าเพื่อป้องกันไม่ให้สื่อหรือของเหลวอื่นเข้าสู่แบริ่งหน้า

พารามิเตอร์ทางเทคนิค

แบบ	ประสิทธิภาพน้ำที่สะอาด
แบบ	ไหล (m3 / เอช)	หัว (เมตร)	ความเร็ว (รอบ / นาที)	สูงสุด อย่างมีประสิทธิภาพ (%)	NPSH (NPSHr) ม.	น้ำหนักหัวปั๊ม กิโลกรัม	ส่วนประกอบเพลา
40WD-250	8-20	15-28	1450	39	0.6	141	45
40WD-310	8-40	23-42	1450	45	1	257	55
40WD-350	8-45	35-54	1450	37	1	271	55
50WD-250	10-30	15-28	1450	40	0.7	146	45
50WD-310	15-60	25-42	1450	45	1.1	262	55
50WD-350	15-70	35-54	1450	50	1.1	286	55
50WD-400	20-75	50-75	1450	45	1.1	483	70
65WD-250	30-70	15-28	1450	48	1.1	149	45
65WD-310	30-90	25-40	1450	57	1.4	274	55
65WD-350	40-100	35-54	1450	59	1.5	280	55
65WD-400	50-120	45-75	1450	55	1.7	495	70
65WD-450	50-120	70-95	1450	52	1.7	524	70
80WD-250	70-100	15-25	1450	61	1.5	153	45
80WD-310	70-120	25-40	1450	62	1.7	288	55
80WD-350	70-160	35-52	1450	65	2.0	295	55
80WD-400	70-160	50-75	1450	62	2.0	500	70
80WD-450	70-160	70-95	1450	60	2.0	539	70
100WD-310	100-150	20-38	1450	65	1.9	293	55
100WD-350	100-220	35-50	1450	65	2.5	299	55
100WD-400	100-220	40-72	1450	65	2.5	529	70
125WD-310	120-260	18-36	1450	67	2.8	304	55
125WD-350	120-300	35-50	1450	68	3.2	307	55
125WD-400	140-350	45-70	1450	70	3.4	559	70
125WD-450	150-360	65-90	1450	67	3.6	741	80
150WD-310	200-400	18-35	1450	72	3.8	332	55
150WD-350	200-450	15-48	1450	75	4.2	333	55
150WD-400	200-450	40-65	1450	73	4.2	597	70
150WD-450	200-500	60-80	1450	67	4.5	753	80
200WD-350	300-600	28-47	1450	79	5	583	70
200WD-430	300-650	50-65	1450	75	5.2	765	80
250WD-350	400-900	26-45	1450	79	6.5	850	80
250WD-430	400-900	50-61	1450	75	6.5	910	90
