รายละเอียดสินค้า:
การชำระเงิน:
|
| ทฤษฎี: | ปั้มแรงเหวี่ยง | กระแส: | 8-1000m3 / ชั่วโมง |
|---|---|---|---|
| หัว: | 15-120m | ความดัน: | 1.6MPa |
| ของเหลว: | กรดและด่าง | แบรนด์: | เฉิงตูยงอี้ |
| สี: | ที่กำหนดเอง | เลอ: | ยินดีต้อนรับ |
| การหล่อลื่น: | จาระบีและน้ำมัน | ||
| เน้น: | ปั๊มแรงเหวี่ยงแนวนอนแนวนอน,ปั๊มแรงเหวี่ยงอุตสาหกรรม |
||

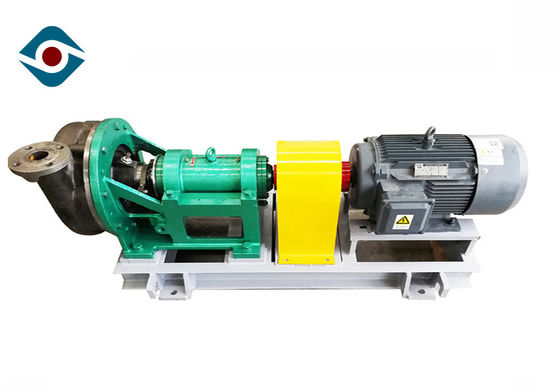

ปั๊มน้ำหอยโข่งแบบใบพัดเดี่ยว / ปั๊มหอยโข่ง
ข้อมูลทางเทคนิค
รุ่น: WD-series ปั๊มหอยโข่ง | ประเภทใบพัด: ปิด / เปิดครึ่ง |
| ขนาดปล่อย: 40 มม. ~ 200 มม | ขนาดทางเข้า: 50 มม. ~ 250 มม |
| ความจุ: 8 ~ 800 m³ / h | หัวหน้า: 10 ~ 90 m |
| ประสิทธิภาพสูงสุด: 70% | ขนาดอนุภาคสูงสุดที่อนุญาต: 20 มม |
| ประเภทประทับตรา: ประทับตรากล / ประทับตราแบบไดนามิก / บรรจุประทับตรา | RPM: 1450 รอบ / นาที |
รายละเอียดสินค้า
ปั๊มน้ำรุ่น WD เป็นปั๊มน้ำหอยโข่งที่ทนทานต่อการกัดกร่อนในแนวนอนพร้อมช่องทางการไหลของใบพัดที่กว้างขวางและประสิทธิภาพไฮดรอลิกที่เหนือกว่า ด้านหลังของใบพัดมีการติดตั้งใบมีดด้านหลังซึ่งสามารถลดการรั่วไหลของสื่อ เพื่อให้ประสิทธิภาพการทำงานของปั๊มดีขึ้นเมื่อมีการสึกหรอและสึกกร่อนของชิ้นส่วนอุปกรณ์การไหลตามแนวแกนอุปกรณ์ปรับแกนจะติดตั้งเพื่อปรับช่องว่างระหว่างใบพัดและตัวปั๊ม ซีลเพลาชนิดต่างๆ (รวมถึงซีลกล, ซีลแบบไดนามิก + ซีลบรรจุ, ซีลแบบไดนามิก + ซีลชนิด K) ถูกนำมาใช้เพื่อตอบสนองความต้องการการปิดผนึกเพลาสำหรับการพกพาตัวแปรสื่อ
โครงสร้าง
| * 1 | สกรูล็อค | * 8 | ห้องใบพัดรอง | 15 | ฝาครอบแบริ่งด้านหน้า | 22 | กระทะน้ำมัน | * 29 | แขนเสื้อ |
| 2 | ปะเก็น | 9 | โอริง | * 16 | แบริ่งหน้า | 23 | น็อตปรับค่า | 30 | แหวนซีลน้ำ |
| * 3 | น็อตใบพัด | * 10 | รองใบพัด | 17 | แบริ่งร่างกาย | 24 | สกรูปรับ | วันที่ 31 | พู้ที่ใส่ |
| 4 | โอริง | * 11 | ห้องบรรจุ | 18 | ตัวยึดแบริ่ง | 25 | ตัวยึดแบริ่ง | 32 | โอริง |
| * 5 | เครื่องผลักดัน | 12 | โอริง | * 19 | แบริ่งด้านหลัง | * 26 | แกน | * 33 | กุญแจ |
| * 6 | ปั๊มร่างกาย | 13 | ล้างหัวฉีดน้ำ | 20 | ฝาครอบลูกปืนด้านหลัง | 27 | ฝาครอบโล่ | ||
| 7 | โอริง | 14 | แผ่นกันน้ำ | 21 | สำคัญ | 28 | บรรจุต่อม |
คุณสมบัติของใบพัด
1) ใบพัดถูกออกแบบมาเป็นใบพัดเปิด, ใบพัดกึ่งเปิด, ใบพัดน้ำวนและใบพัดปิด
2) ใบพัดแบบปิดได้รับการออกแบบให้เป็นใบพัดแบบไหลกว้างตามหลักการของการไหลแบบหลายเฟสซึ่งเป็นประโยชน์ต่อการผ่านของตัวกลางที่เป็นของแข็งโดยไม่เกิดการอุดตัน
3) ใบพัดถูกออกแบบด้วยใบมีดด้านหลังและใบพัดด้านหลังถูกใช้เพื่อป้องกันไม่ให้สื่อไหลย้อนกลับไปยังทางเข้าของปั๊ม
4) ใบมีดถูกนำมาใช้เพื่อลดความดันการรั่วไหลตามแนวแกนและสมดุลแรงตามแนวแกน
5) ใบพัดถูกติดตั้งบนเพลาด้วยรูปกรวยพอดีสำหรับประกอบง่ายและถอดชิ้นส่วน
6) ใบพัดถูกยึดด้วยน็อตใบพัดและสกรูล็อค
ใบสมัคร
มันใช้กันอย่างแพร่หลายในน้ำมันปิโตรเลียม, อุตสาหกรรมเคมี, ยาง, หนัง, อุตสาหกรรมอาหาร, จาระบี, หม้อไอน้ำ, การก่อสร้าง, การบำรุงรักษาถนน, ยา, พลาสติก, ยาง, สิ่งทอเส้นใยสังเคราะห์, การพิมพ์และการย้อมสีและสาขาอุตสาหกรรมอื่น ๆ
มิติการติดตั้ง

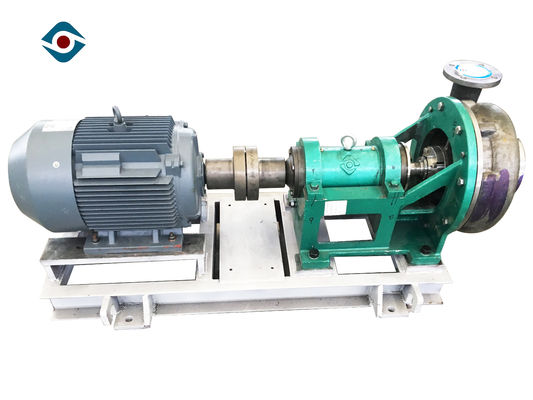

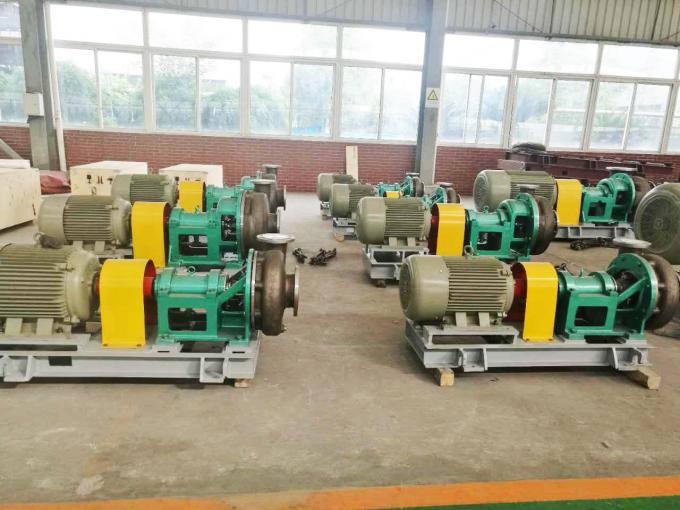

รูปภาพสินค้า
คำถามที่พบบ่อย
1. Q: คุณเป็นผู้ผลิตหรือ บริษัท การค้า?
A: เราเป็นผู้ผลิตที่ก่อตั้งขึ้นในปี 1995 ผู้ผลิตมืออาชีพของปั๊มเคมีกระบวนการและมิกเซอร์ประหยัดพลังงานที่มีประสบการณ์มากกว่า 20 ปี
2. Q: เวลาการจัดส่งของคุณ?
A: การสั่งซื้อชุดจะถูกจัดส่งภายใน 40 วันทำการหลังจากได้รับเงินฝาก
3. Q: นโยบายการบริการการรับประกันของคุณ?
A: 12 เดือนสำหรับผลิตภัณฑ์ทั้งหมดและบางผลิตภัณฑ์รับประกัน 24 เดือน
4. ถาม: ฉันต้องการเสนอข้อมูลอะไรสำหรับใบเสนอราคา
A: ปานกลาง: ____________ PH: ________
แรงโน้มถ่วงที่เฉพาะเจาะจง: _______ อุณหภูมิ: _________
ความจุ / การไหล: ________ m3 / h หัวหน้า: _________m
แรงดันไฟฟ้า: ____________V ความถี่: _________Hz
พลังงาน: _____________ KW
5. Q: ปริมาณขั้นต่ำของคุณคืออะไร?
A: หนึ่งชุดยินดีด้วยกับเรา
