รายละเอียดสินค้า:
การชำระเงิน:
|
| ทฤษฎี: | ปั้มแรงเหวี่ยง | กระแส: | 8-1000m3 / ชั่วโมง |
|---|---|---|---|
| หัว: | 15-120m | ความดัน: | 1.6MPa |
| อุณหภูมิ: | -50-130 ℃ | ความเร็ว: | 1500rpm |
| ของเหลว: | กรดและด่าง | แบรนด์: | เฉิงตู yongyi |
| สี: | ที่กำหนดเอง | เลอ: | ยินดีต้อนรับ |
| เน้น: | ปั๊มแรงเหวี่ยงแนวนอนแนวนอน,ตลับแยกแนวนอนแบบแรงเหวี่ยง |
||
ทนต่อการกัดกร่อนแนวนอนขั้นตอนเดียวปั๊มแรงเหวี่ยงสำหรับกรดและด่าง
ข้อมูลจำเพาะ
เส้นผ่าศูนย์กลาง: 200 มม. ~ 470 มม
ความจุ: 8 ~ 800 m³ / h
หัวหน้า: 10 ~ 90 m
NPSH: 1.4m ~ 4.5m
ประสิทธิภาพสูงสุด: 70%
ประเภทประทับตรา: ประทับตรากล / ประทับตราแบบไดนามิก / บรรจุประทับตรา
น้ำหนักปั๊ม: สูงสุด 3000 กก
RPM: 1450 รอบ / นาที
วัสดุ: โลหะต้านทานการกัดกร่อน
กำลังมอเตอร์สูงสุด: 315 kw
โครงสร้าง
| * 1 | สกรูล็อค | * 8 | ห้องใบพัดรอง | 15 | ฝาครอบแบริ่งด้านหน้า | 22 | กระทะน้ำมัน | * 29 | แขนเสื้อ |
| 2 | ปะเก็น | 9 | โอริง | * 16 | แบริ่งหน้า | 23 | น็อตปรับค่า | 30 | แหวนซีลน้ำ |
| * 3 | น็อตใบพัด | * 10 | รองใบพัด | 17 | แบริ่งร่างกาย | 24 | สกรูปรับ | วันที่ 31 | พู้ที่ใส่ |
| 4 | โอริง | * 11 | ห้องบรรจุ | 18 | ตัวยึดแบริ่ง | 25 | ตัวยึดแบริ่ง | 32 | โอริง |
| * 5 | เครื่องผลักดัน | 12 | โอริง | * 19 | แบริ่งด้านหลัง | * 26 | แกน | * 33 | กุญแจ |
| * 6 | ปั๊มร่างกาย | 13 | ล้างหัวฉีดน้ำ | 20 | ฝาครอบลูกปืนด้านหลัง | 27 | ฝาครอบโล่ | ||
| 7 | โอริง | 14 | แผ่นกันน้ำ | 21 | สำคัญ | 28 | บรรจุต่อม |

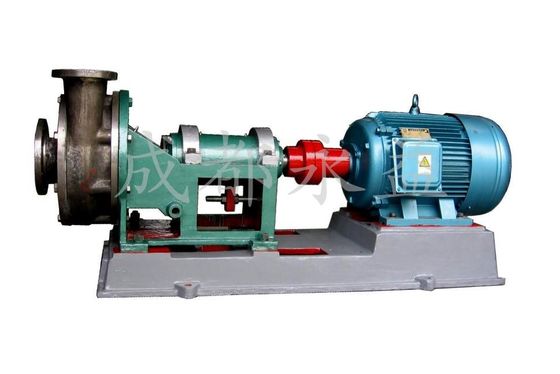

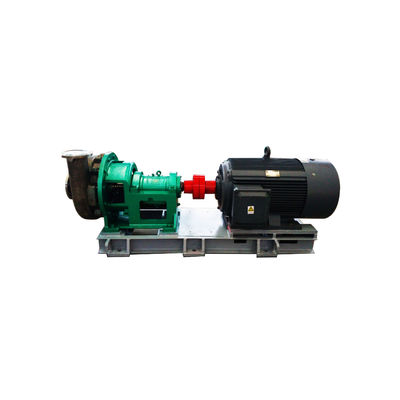

รูปภาพสินค้า
คุณสมบัติโครงสร้าง / ประโยชน์:
แยกรัศมีประตูด้านหลังขั้นตอนเดียวดูดปั๊มก้นหอยรูปก้นหอย
ใบพัดมีหลายประเภท: ปิด, กึ่งเปิด, เปิดเต็มที่, โครงสร้างการหมุน
ใบมีดด้านหลังใช้สำหรับปรับสมดุลแรงตามแนวแกนและป้องกันไม่ให้อนุภาคของแข็งเข้าสู่ซีล
รูปก้นหอยของปั๊มคือปลายดูด, ช่องทางสัมผัสและโครงสร้างรองรับเท้าแขน
ตัวตลับลูกปืนหล่อลื่นด้วยจาระบีหรือน้ำมัน
แมวน้ำเพลาสามารถแมวน้ำกลหรือใบพัดรอง + บรรจุประทับตราแบบไดนามิก
คุณสมบัติใบพัด
1) ใบพัดถูกออกแบบมาเป็นใบพัดเปิด, ใบพัดกึ่งเปิด, ใบพัดน้ำวนและใบพัดปิด
2) ใบพัดแบบปิดได้รับการออกแบบให้เป็นใบพัดแบบไหลกว้างตามหลักการของการไหลแบบหลายเฟสซึ่งเป็นประโยชน์ต่อการผ่านของตัวกลางที่เป็นของแข็งโดยไม่เกิดการอุดตัน
3) ใบพัดถูกออกแบบด้วยใบมีดด้านหลังและใบพัดด้านหลังถูกใช้เพื่อป้องกันไม่ให้สื่อไหลย้อนกลับไปยังทางเข้าของปั๊ม
4) ใบมีดถูกนำมาใช้เพื่อลดความดันการรั่วไหลตามแนวแกนและสมดุลแรงตามแนวแกน
5) ใบพัดถูกติดตั้งบนเพลาด้วยรูปกรวยพอดีสำหรับประกอบง่ายและถอดชิ้นส่วน
6) ใบพัดถูกยึดด้วยน็อตใบพัดและสกรูล็อค
ใบสมัคร
อุตสาหกรรมอัลคาไล: เหล้าแม่ของน้ำเกลือแอมโมเนียสำหรับการผลิตโซดาที่ผ่านการเผา, แอมโมเนียและโซดา, อัลคาไลน์ที่กัดกร่อนสำหรับการผลิตคลอกาลิกาลี, ผลิตภัณฑ์คลอรีน, คลอเรต, ไฮโปคลอไรต์เป็นต้น
โลหะที่ไม่ใช่เหล็ก: นำส่งอิเล็กโทรไลต์ของทองแดงและนิกเกิลอิเล็กโทรไลต์, ไอหมอก / สุราสำหรับการผลิตโคบอลต์, เยื่อแร่สำหรับการผลิตสังกะสี, แอมโมเนียมวานาเตะสำหรับการผลิตวาเนเดียมและของเหลวกรดไทโอยูเรียลืมการผลิต
อุตสาหกรรมเหล็ก: ชุบล้างกรด
การบำบัดกรดเสียอุตสาหกรรมกรด: กรดไนตริกกรดซัลฟิวริกกรดไฮโดรคลอริกกรดฟอสฟอริกกรดอะซิติกเป็นต้น
ปิโตรเคมี: อัลดีไฮด์ที่กลั่นปิโตรเลียม การผลิตน้ำมันเบนซิน
อุตสาหกรรมเส้นใยสังเคราะห์และพลาสติก: การผลิตการทอและย้อมสีเส้นใยโพลีเอสเตอร์และพีวีซี
การทำกระดาษ: ลำเลียงของเหลวที่เดือดของเยื่อกระดาษและสารฟอกขาว
อุตสาหกรรมปุ๋ยเคมี: การผลิตยูเรียและแอมโมเนียมไนเตรต
ยา: การผลิตยาและยาฆ่าแมลง
การปกป้องสิ่งแวดล้อม: ลำเลียงกรดหมอก / สุรา
