รายละเอียดสินค้า:
การชำระเงิน:
|
| ทฤษฎี: | ปั้มแรงเหวี่ยง | Max Flow: | 1000m3 / ชั่วโมง |
|---|---|---|---|
| หัวหน้าสูงสุด: | 120m | ความดัน: | 1.6MPa |
| อุณหภูมิ: | -50-130 ℃ | สี: | ที่กำหนดเอง |
| มาตรฐาน หรือไม่เป็น: | มาตรฐาน | ชื่อ: | ปั้มเคมีแบบแยกส่วนแกนเดี่ยวแบบแนวนอนประสิทธิภาพสูง |
| โครงสร้าง: | ปั๊มแบบขั้นตอนเดียว | ||
| แสงสูง: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

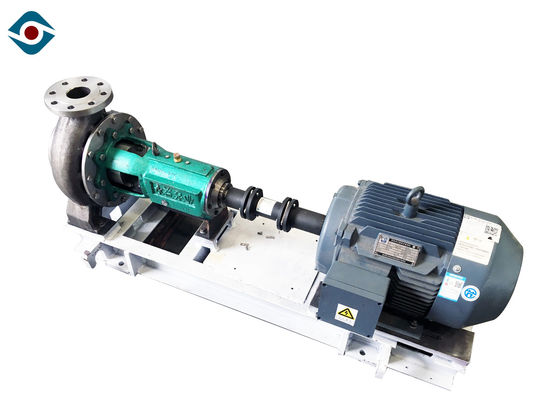

ปั้มเคมีอุตสาหกรรมปั้มหอยโข่งแนวนอน, ปั้มเคมีป้องกันการกัดกร่อน
รายละเอียดสินค้า
โครงสร้าง
| * 1 | สกรูล็อค | * 8 | ห้องใบพัดรอง | 15 | ฝาครอบแบริ่งด้านหน้า | 22 | กระทะน้ำมัน | * 29 | แขนเสื้อ |
| 2 | ปะเก็น | 9 | โอริง | * 16 | แบริ่งหน้า | 23 | น็อตปรับค่า | 30 | แหวนซีลน้ำ |
| * 3 | น็อตใบพัด | * 10 | รองใบพัด | 17 | แบริ่งร่างกาย | 24 | สกรูปรับ | วันที่ 31 | พู้ที่ใส่ |
| 4 | โอริง | * 11 | ห้องบรรจุ | 18 | ตัวยึดแบริ่ง | 25 | ตัวยึดแบริ่ง | 32 | โอริง |
| * 5 | เครื่องผลักดัน | 12 | โอริง | * 19 | แบริ่งด้านหลัง | * 26 | แกน | * 33 | กุญแจ |
| * 6 | ปั๊มร่างกาย | 13 | ล้างหัวฉีดน้ำ | 20 | ฝาครอบลูกปืนด้านหลัง | 27 | ฝาครอบโล่ | ||
| 7 | โอริง | 14 | แผ่นกันน้ำ | 21 | สำคัญ | 28 | บรรจุต่อม |
ข้อมูลประสิทธิภาพ
| ความจุ: | 8 ~ 800 m³ / h |
| หัว: | 10 ~ 90 ม |
| ประสิทธิภาพสูงสุด: | 70% |
| เส้นผ่าศูนย์กลาง: | 200mm ~ 470mm |
| NPSH: | 1.4m ~ 4.5m |
| Max Motor พลังงานที่อนุญาต: | 315 กิโลวัตต์ |
| ขนาดอนุภาคสูงสุดที่อนุญาต: | 20 มม |
| ประเภทซีล: | ประทับตรากล / ประทับตราแบบไดนามิก / ประทับตราบรรจุ |
| น้ำหนักปั๊ม: | สูงถึง 3000 กิโลกรัม |
| RPM: | 1,450 รอบ / นาที |
| วัสดุ: | โลหะ (ตามสภาพการทำงาน) |
คุณสมบัติ
ป้องกันการกัดกร่อนและการสึกหรอปั๊มแรงเหวี่ยงแนวนอน
โครงสร้างทั่วไปในปัจจุบัน: การรองรับตัวยึดและแบบฟอร์มประตูด้านหลัง
การบำรุงรักษาปลอดภัยและสะดวกสบาย
การแลกเปลี่ยนที่ดี
เป็นไปตามมาตรฐานของ HG20592-2000PN16Mpa
ใบพัดการหล่อแบบอินทิกรัล
ตัวปั๊มใช้การออกแบบช่องทางไหลที่กว้าง
เหมาะสำหรับปริมาณของแข็งสูงความหนืดสูงและตัวกลางตกผลึกง่าย
คำอธิบายโครงสร้าง
ตัวยึดแบริ่ง
ตัวยึดแบริ่งปั๊ม WD เป็นโครงสร้างเฟรมเหล็กหล่อ (HT200, HT250) ที่มีความแข็งแกร่งเพียงพอและการดูดซับแรงกระแทกที่แน่นอนบทบาทคือเพื่อรองรับตัวปั๊มและตัวตลับลูกปืน
แบริ่งร่างกาย
ตัวแบริ่งพร้อมกับแบริ่งกลิ้งสำหรับรองรับแรงในแนวรัศมีและแนวแกนของเพลาปั๊ม ปั๊ม WD ติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวสองแถวที่ด้านข้างของข้อต่อเพื่อทนต่อแรงตามแนวแกนและแนวรัศมี แบริ่งลูกกลิ้งทรงกระบอกแบบแถวเดียวติดตั้งที่ด้านข้างของปั๊มเพื่อทนต่อแรงยึดแนวรัศมี แผ่นกันน้ำ 316L วางอยู่ที่ปลายด้านหน้าของต่อมแบริ่งด้านหน้าเพื่อป้องกันไม่ให้สื่อหรือของเหลวอื่นเข้าสู่แบริ่งหน้า
พารามิเตอร์ทางเทคนิค
แบบ | ประสิทธิภาพน้ำที่สะอาด | ||||||
ไหล (m3 / เอช) | หัว (เมตร) | ความเร็ว (รอบ / นาที) | สูงสุด อย่างมีประสิทธิภาพ (%) | NPSH (NPSHr) ม. | น้ำหนักหัวปั๊ม กิโลกรัม | ส่วนประกอบเพลา | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

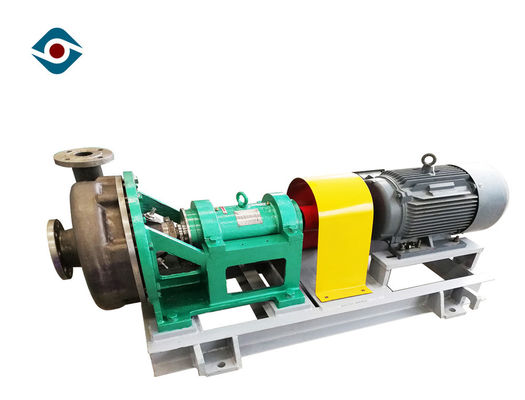

แสดงสินค้า
แอพลิเคชันของฟิลด์
เคมีภัณฑ์รายวัน | โฟมล้างหน้า, เจลผม, ย้อมผม, ยาสีฟัน, แชมพู, ยาขัดรองเท้า, เครื่องสำอางค์ ฯลฯ |
ร้านขายยา | โภชนาการของเหลวยาสิทธิบัตรดั้งเดิมของจีนจาระบียาผลิตภัณฑ์ชีวภาพ ฯลฯ |
อุตสาหกรรมเคมี | ไขมัน, ละลาย, เรซิ่น, สี, รงควัตถุ, ตัวแทนน้ำมัน ฯลฯ |
อุตสาหกรรมอื่น ๆ | อุตสาหกรรมการก่อสร้าง, อุตสาหกรรมพลาสติก, อุตสาหกรรมสิ่งทอ, ตัวแทนลอยถ่านหิน ฯลฯ |
คำถามที่พบบ่อย
1. Q: คุณเป็นผู้ผลิตหรือ บริษัท การค้า?
A: เราเป็นผู้ผลิตที่ก่อตั้งขึ้นในปี 1995 ผู้ผลิตมืออาชีพของปั๊มเคมีกระบวนการและมิกเซอร์ประหยัดพลังงานที่มีประสบการณ์มากกว่า 20 ปี
2. Q: เวลาการจัดส่งของคุณ?
A: การสั่งซื้อชุดจะถูกจัดส่งภายใน 40 วันทำการหลังจากได้รับเงินฝาก
3. Q: นโยบายการบริการการรับประกันของคุณ?
A: 12 เดือนสำหรับผลิตภัณฑ์ทั้งหมดและบางผลิตภัณฑ์รับประกัน 24 เดือน
4. ถาม: ฉันต้องการเสนอข้อมูลอะไรสำหรับใบเสนอราคา
A: ปานกลาง: ____________ PH: ________
แรงโน้มถ่วงที่เฉพาะเจาะจง: _______ อุณหภูมิ: _________
ความจุ / การไหล: ________ m3 / h หัวหน้า: _________m
แรงดันไฟฟ้า: ____________V ความถี่: _________Hz
พลังงาน: _____________ KW
5. Q: ปริมาณขั้นต่ำของคุณคืออะไร?
A: หนึ่งชุดยินดีด้วยกับเรา
